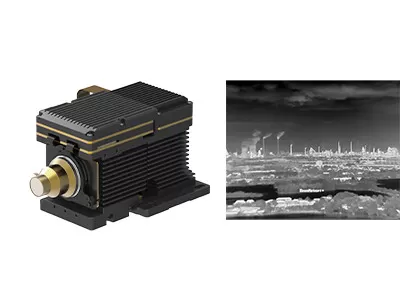

MCT MWIR मिड वेव कूल्ड थर्मल इमेजिंग मॉड्यूल 640x512 15μM

  • MCT MWIR Mid Wave Cooled Thermal Imaging Module 640x512 15μM
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या GAVIN615B
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 / 15μm एनईटीडी ≤20mK
वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm मेगावाट फ्रेम रेट 50 हर्ट्ज / 100 हर्ट्ज
आकार 125x92x67 मिमी वज़न ≤650 ग्राम
हाई लाइट

कूल्ड थर्मल इमेजिंग मॉड्यूल 640x512

,

एमसीटी मिड वेव थर्मल इमेजिंग मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण

फास्ट इंटीग्रेशन MCT MWIR कूल्ड थर्मल मॉड्यूल ड्रोन में 640x512 15μM

उत्पाद वर्णन



GAVIN615B ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित एक कूल्ड मिड वेव थर्मल इमेजिंग मॉड्यूल है।इसमें RS046 क्रायोकूलर, हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न इमेज प्रोसेसिंग एल्गोरिदम के साथ 640x512 / 15µm HgCdTe MWIR IR डिटेक्टर शामिल हैं, जो तेज और स्पष्ट थर्मल इमेज पेश करने के लिए पहले से ही एम्बेडेड हैं।



RS046 क्रायोकूलर के साथ कॉन्फ़िगर किया गया, GAVIN615B आकार में बहुत कॉम्पैक्ट है, जिसका आयाम 125x92x67mm है और इसका वजन 650g से कम है।इसकी स्थिर बिजली खपत 12w जितनी कम है।औद्योगिक मानक कैमरालिंक इंटरफ़ेस के साथ, इन्फ्रारेड कैमरा या सिस्टम इंटीग्रेटर GAVIN615B थर्मल इमेजिंग मॉड्यूल के आधार पर अपने स्वयं के पूर्ण कैमरे को आसानी से डिज़ाइन या एकीकृत कर सकता है।



यह ग्राहकों को चुनने के लिए विभिन्न निरंतर ज़ूम लेंस प्रदान करता है: 60 ~ 240 मिमी / एफ 4;15~300mm/F4;21~420mm/F4;35 ~ 690 मिमी / एफ 4, जो लंबी दूरी की निगरानी अनुप्रयोगों के लिए उपयुक्त है।

मुख्य विशेषताएं



- उच्च संवेदनशीलता, NETD≤20mK

- लॉन्ग रेंज डिटेक्शन

- समायोज्य फ्रेम दर

- सिस्टम में आसान एकीकरण



उत्पाद की विशेषताएं



नमूना गैविन615बी
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15सुक्ष्ममापी
क्रायोकूलर RS046
वर्णक्रमीय श्रेणी 3.7μm ~ 4.8μm मेगावाट
ठंडा करने का समय (20 डिग्री सेल्सियस) ≤7min
एनईटीडी (20 डिग्री सेल्सियस) ≤20mK
मूर्ति प्रोद्योगिकी
फ्रेम रेट 50 हर्ट्ज / 100 हर्ट्ज
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम ×1/×2/×4
छवि दिशा क्षैतिज / लंबवत / तिरछे फ्लिप
छवि एल्गोरिथम एनयूसी/एजीसी/आईडीई
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस J30JZ 25pin
एनालॉग वीडियो दोस्त
डिजिटल वीडियो 16 बिट रॉ/वाईयूवी: 16 बिट डीवीपी/कैमरालिंक आउटपुट
बाहरी सिंक फ़्रेम बाहरी सिंक: RS422 स्तर
संचार आरएस422, 115200 बीपीएस
बिजली की आपूर्ति 20 ~ 28 वीडीसी
स्थिर बिजली की खपत 12W
आयाम (मिमी) 125×92×67
वज़न ≤650 ग्राम
प्रचालन तापमान -40 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस
कंपन परिमाण कंपन: जीजेबी वाहन पर लगे हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 बार प्रत्येक
ऑप्टिकल लेंस
वैकल्पिक लेंस निरंतर ज़ूम
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



औद्योगिक अनुप्रयोग



GAVIN615B थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड इत्यादि जैसे कई क्षेत्रों में उपयोग किया जाता है।



MCT MWIR मिड वेव कूल्ड थर्मल इमेजिंग मॉड्यूल 640x512 15μM 0



जीएसटी इन्फ्रारेड के बारे में



MCT MWIR मिड वेव कूल्ड थर्मल इमेजिंग मॉड्यूल 640x512 15μM 1

पूछे जाने वाले प्रश्न



1. ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत

ऑप्टिकल गैस इमेजिंग कैमरा गैस और पृष्ठभूमि के बीच अवरक्त विकिरण अंतर की पहचान करके और रिसाव मौजूद है या नहीं, और रिसाव स्रोत का सटीक पता लगाकर उत्पादन लाइन को अस्थायी रूप से रोके बिना गैस का पता लगा सकता है।



2. ऑप्टिकल गैस इमेजिंग का अनुप्रयोग

जीएसटी इन्फ्रारेड डिटेक्टरों और थर्मल मॉड्यूल के आधार पर ऑप्टिकल गैस इमेजिंग समाधान का विकास और एकीकरण ग्राहकों के लिए पेट्रोलियम, प्राकृतिक गैस, रासायनिक उद्योग, विद्युत शक्ति और पर्यावरण संरक्षण जैसे विभिन्न गैस रिसाव समस्याओं को हल करने के लिए विभिन्न उद्योगों में बहुत परिपक्व और व्यापक रूप से लागू होता है। निगरानी, ​​​​और पर्यावरण संरक्षण, ऊर्जा संरक्षण, सुरक्षित उत्पादन और व्यावसायिक स्वास्थ्य में महान योगदान देना।
