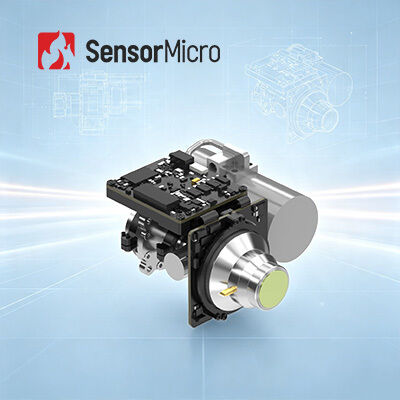

फास्ट इंटीग्रेशन 1280×1024 रिज़ॉल्यूशन 10μm पिक्सेल पिच 1~100Hz समायोज्य फ्रेम दर ठंडा इन्फ्रारेड कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | EYAS G1210HMF |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024 | पिक्सेल पिच | 10सुक्ष्ममापी |
|---|---|---|---|
| नेटडी | 20mK(F2); 25एमके(एफ4) | वर्णक्रमीय श्रेणी | 3.7~4.8μm मेगावाट |
| आकार | 102×87×57मिमी | फ्रेम रेट | 1~100Hz एडजस्टेबल |
| प्रमुखता देना | IR कूल्ड कैमरा मॉड्यूल 12um,149x58.5x71mm कूल्ड कैमरा मॉड्यूल |
||
उत्पाद विवरण
फास्ट इंटीग्रेशन आईआर कूल्ड कैमरा मॉड्यूल EYAS G1210HMF मेगा पिक्सेल 1280×1024/10μm
उत्पाद का अवलोकन
EYAS G1210HMF में 1280×1024/10 μm मेगापिक्सल का HOT MWIR ठंडा इन्फ्रारेड डिटेक्टर एक AD सर्किट बोर्ड के साथ एकीकृत है, जो एक उच्च प्रदर्शन वाले रैखिक स्टर्लिंग क्रायोकूलर से लैस है।यह डिजिटल वीडियो धाराओं में एनालॉग संकेतों के वास्तविक समय रूपांतरण का समर्थन करता है, और ड्राइव पावर और कंट्रोल टाइमिंग फंक्शन को एकीकृत करता है, जिससे सिस्टम प्लेटफॉर्म का त्वरित एकीकरण संभव हो जाता है।
यह OEM ग्राहकों को डिटेक्टर परीक्षण और सत्यापन कुशलता से करने में मदद करता है, सिस्टम एकीकरण को काफी सरल बनाता है और विकास प्रगति में तेजी लाता है।EYAS G1210HMF अनुकूलित SWaP (आकार) प्राप्त करता है, वजन और शक्ति) उच्च प्रदर्शन बनाए रखते हुए, इसे छवि गुणवत्ता और विश्वसनीयता के लिए मांग वाले एकीकृत अनुप्रयोगों के लिए आदर्श बनाता है।
प्रमुख विशेषताएं
- मेगापिक्सल स्पष्टता, तेजी से विकास:एक 1280×1024/10μm मेगापिक्सल HOT MWIR ठंडा अवरक्त डिटेक्टर के आधार पर विकसित, त्वरित मंच एकीकरण के लिए एकीकृत एडी सर्किट के साथ बेहतर इमेजिंग विवरण प्रदान करता है
- HOT प्रौद्योगिकी, SWaP अनुकूलन:न्यूनतम आकार (≤102×87×57mm), हल्के डिजाइन (390g), और कम बिजली की खपत (6W) के साथ फोकल प्लेन ऑपरेटिंग तापमान 150K तक बढ़ाया गया
- उत्कृष्ट प्रदर्शन, आसान एकीकरण:तेजी से चलने वाले लक्ष्यों को कैप्चर करने के लिए 1-100 हर्ट्ज से समायोज्य फ्रेम दर, कैमरालिंक इंटरफ़ेस सीरियल पोर्ट नियंत्रण के साथ 16-बिट कच्चे डेटा आउटपुट करता है
तकनीकी विनिर्देश
| मॉडल | EYAS G1210HMF |
|---|---|
| संकल्प | 1280×1024 |
| पिक्सेल आकार | 10μm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR डिटेक्टर NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| फ्रेम दर | 1~100 हर्ट्ज, समायोज्य (50 हर्ट्ज डिफ़ॉल्ट रूप से) |
| कार्य मोड | स्नैपशॉट, आईटीआर/आईडब्ल्यूआर एकीकरण मोड, एंटी-फ्लोमिंग, विंडोज मोड |
| डिजिटल वीडियो | 16 बिट कैमरालिंक (कैमरालिंक डुअलबेस मोड) |
| बाहरी सिंक | सीसी1: बाहरी फ्रेम सिंक्रोन |
| संचार | कैमरालिंक यूएआरटी (डिफ़ॉल्ट) /आरएस232 (अनुकूलन योग्य) बाउड दरः 9600 बीपीएस ((डिफ़ॉल्ट) |
| विद्युत आपूर्ति | एडी बोर्डः 5V क्रिओकूलर: 12V |
| स्थिर शक्ति (23°C) | ≤6W |
| ठंडा होने का समय ((23°C) | ≤3 मिनट |
| आकार | 102×87×57 मिमी |
| वजन | ≤390 ग्राम |
| ऑपरेटिंग तापमान | -40°C~+71°C |
औद्योगिक अनुप्रयोग
ईवाईएएस जी1210एचएमएफ थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में उपयोग किया जाता है।
सेंसरमाइक्रो के बारे में
सेंसरमाइक्रो की स्थापना एक सरल लेकिन शक्तिशाली विश्वास के साथ की गई थी: नवाचार को वास्तविक दुनिया की जरूरतों की सेवा करनी चाहिए। हम लोगों और प्रणालियों को सतह से परे देखने के लिए सशक्त बनाने के लिए मौजूद हैंऔर संभावनाएं जो नीचे निहित हैं.
अदृश्य गर्मी को दृश्यमान सच्चाई में बदलकर, हम उद्योगों को स्मार्ट निर्णय लेने में मदद करते हैं, जो सबसे महत्वपूर्ण है उसकी रक्षा करते हैं, और स्पष्टता के साथ जटिलता को नेविगेट करते हैं। हमारा व्यवसाय सुरक्षा, अग्निशमन,औद्योगिक निरीक्षण, चिकित्सा देखभाल, मशीन विजन, पर्यावरण निगरानी और कार्बन तटस्थता के प्रमुख पहलू।
अक्सर पूछे जाने वाले प्रश्न
एलडब्ल्यूआईआर, एमडब्ल्यूआईआर/एलडब्ल्यूआईआर दोहरे रंग के ठंडा इन्फ्रारेड डिटेक्टर का अनुप्रयोग
इन्फ्रारेड थर्मल इमेजिंग तकनीक में, लंबी तरंग थर्मल डिटेक्टरों में धूल भरे वातावरण के माध्यम से मजबूत प्रवेश होता है और सूर्य की चमक और प्रकाश प्रतिबिंबों से परेशान नहीं होते हैं।विभिन्न जटिल वातावरणों में उत्कृष्ट छवि गुणवत्ता प्राप्त की जा सकती है, जैसे धूल भरे वातावरण में वाहन ड्राइव, प्रतिबिंबित प्रकाश के साथ पानी पर जहाजों की नौकायन, और बादलों के माध्यम से उड़ान भरने वाले विमान।
दो रंगों में ठंडा इन्फ्रारेड डिटेक्टर मध्य तरंग और लंबी तरंगों के पता लगाने के फायदे को एक ठंडा इन्फ्रारेड डिटेक्टर सेट में जोड़ता है,जो एक साथ दो तरंगों के बैंड में उच्च प्रदर्शन इमेजिंग कर सकते हैंइसका उपयोग जटिल पृष्ठभूमि का पता लगाने और उच्च गति से चलने वाले लक्ष्यों की निगरानी के लिए किया जा सकता है।
