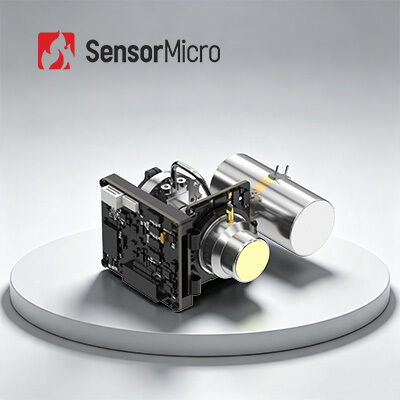

EYAS G1010HMG 1024×768 रिज़ॉल्यूशन 10μm पिक्सेल पिच तेज़ एकीकरण के लिए कूल्ड हॉट इन्फ्रारेड मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | EYAS G1010HMG |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1024 × 768 | पिक्सेल पिच | 10सुक्ष्ममापी |
|---|---|---|---|
| नेटडी | 20mK(F2); 25एमके(एफ4) | वर्णक्रमीय श्रेणी | 3.7~4.8μm मेगावाट |
| आकार | 72×87×51मिमी | फ्रेम रेट | 1~100Hz एडजस्टेबल |
| प्रमुखता देना | EYAS 1212 IR कैमरा कोर,1280x1024 IR कैमरा कोर,12um इंटीग्रेशन कूल्ड कैमरा मॉड्यूल |
||
उत्पाद विवरण
EYAS G1010HMG 1024×768/10μm कूल्ड HOT इन्फ्रारेड मॉड्यूल फास्ट इंटीग्रेशन के लिए
उत्पाद अवलोकन
EYAS G1010HMG कूल्ड AD मॉड्यूल में 1024×768/10μm HOT कूल्ड इन्फ्रारेड डिटेक्टर और एक AD सर्किट बोर्ड शामिल है, जो RS046 रोटरी स्टर्लिंग क्रायोकूलर से लैस है। यह कूल्ड इन्फ्रारेड डिटेक्टर के एनालॉग आउटपुट सिग्नल को डिजिटल वीडियो स्ट्रीम में परिवर्तित करता है, साथ ही ड्राइव पावर और कंट्रोल टाइमिंग भी प्रदान करता है।
यह मॉड्यूल OEM ग्राहकों को डिटेक्टरों का तेज़ी से परीक्षण और सत्यापन करने में मदद करता है, कूल्ड इन्फ्रारेड डिटेक्टरों और पूर्ण प्रणालियों के बीच एकीकरण प्रक्रिया को सरल बनाता है, और विकास की प्रगति को महत्वपूर्ण रूप से तेज करता है। HOT (150K तक ऑपरेटिंग तापमान) मॉड्यूल अनुकूलित आकार, वजन और शक्ति (SWaP) और विश्वसनीयता का दावा करते हैं, जो उच्च स्थिरता की आवश्यकता वाले हल्के अनुप्रयोगों के लिए आदर्श है।
मुख्य विशेषताएं
- बड़ा प्रारूप, छोटा पिक्सेल: 1024×768/10μm बड़े-प्रारूप, छोटे-पिक्सेल HOT MWIR कूल्ड इन्फ्रारेड डिटेक्टर के आधार पर विकसित, अधिक नाजुक इमेजिंग विवरण प्रदान करता है
- एकीकृत AD सर्किट: एनालॉग-टू-डिजिटल रूपांतरण डिटेक्टर के आयामों के अनुरूप त्वरित प्लेटफ़ॉर्म एकीकरण को सक्षम बनाता है
- HOT तकनीक, SWaP-C अनुकूलन: फोकल प्लेन ऑपरेटिंग तापमान को न्यूनतम आकार ≤72×87×51mm, 250g तक वजन, और 6W तक बिजली की खपत के साथ 150K तक बढ़ाया गया
- उत्कृष्ट प्रदर्शन: 1-120 हर्ट्ज से समायोज्य फ्रेम दर, तेजी से चलने वाले लक्ष्यों को कैप्चर करने में सक्षम
- कैमरा लिंक इंटरफ़ेस: सीरियल पोर्ट नियंत्रण के साथ 16-बिट रॉ डेटा आउटपुट करता है
उत्पाद विनिर्देश
| मॉडल | EYAS G1010HMG |
|---|---|
| रिज़ॉल्यूशन | 1024×768 |
| पिक्सेल आकार | 10μm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR डिटेक्टर NETD(23℃) | 20mK(F2) 25mK(F4) |
| फ्रेम दर | 1~100Hz, समायोज्य (डिफ़ॉल्ट रूप से 50Hz) |
| कार्य मोड | स्नैपशॉट, ITR/IWR एकीकरण मोड, एंटी-ब्लूमिंग, विंडोज मोड |
| मानक बाहरी इंटरफ़ेस | 60 पिन: 37201-SM060-032W1R01 5 पिन: A1257WR-S-5P-LCP |
| डिजिटल वीडियो | 16 बिट कैमरालिंक (कैमरालिंक डुअलबेस मोड) |
| बाहरी सिंक | CC1: बाहरी फ्रेम सिंक्रोनस |
| संचार | कैमरालिंक UART (डिफ़ॉल्ट)/ RS232 (अनुकूलन योग्य) बॉड दर: 9600bps (डिफ़ॉल्ट) |
| बिजली की आपूर्ति | AD बोर्ड: 5V क्रायोकूलर: 12V |
| स्थिर शक्ति (23℃) | ≤6W |
| कूलिंग समय (23℃) | ≤3min |
| आकार (मिमी) | 72×87×51 |
| वजन (ग्राम) | ≤250 |
| ऑपरेटिंग तापमान | -40℃~+71℃ |
औद्योगिक अनुप्रयोग
EYAS G1010HMG थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से NDT, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान और अन्य जैसे कई क्षेत्रों में उपयोग किया जाता है।
मानकीकृत सेवा
- पूर्ण दस्तावेज़ीकरण: उत्पाद मैनुअल, सेटअप गाइड, और अनुमान के बिना शुरुआत करने के लिए चयन संदर्भ
- विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन, और पैरामीटर सत्यापन को आसान बनाया गया
- उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल
- रिमोट तकनीकी सहायता: महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान के साथ 24/7 सहायता
- वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया अनुपालन
अक्सर पूछे जाने वाले प्रश्न
1. इन्फ्रारेड फोकल प्लेन एरे (FPA) का वर्गीकरण
कूलिंग विधि के अनुसार, इन्फ्रारेड फोकल प्लेन एरे को कूल्ड और अनकूल्ड थर्मल इमेजिंग डिटेक्टरों में विभाजित किया जा सकता है। कूल्ड FPA इन्फ्रारेड डिटेक्टर मुख्य रूप से डेवार बोतल/क्विक स्टार्ट थ्रॉटलिंग रेफ्रिजरेटर और डेवार बोतल/स्टर्लिंग साइकिल रेफ्रिजरेटर को अपनाता है। जबकि अनकूल्ड FPA थर्मल IR डिटेक्टर कमरे के तापमान पर काम करता है और अनकूल्ड थर्मल इमेजिंग सिस्टम का मूल है। सबसे आम गर्मी-संवेदनशील सामग्री में वैनेडियम ऑक्साइड (Vox) और अनाकार सिलिकॉन (a-Si) शामिल हैं। वैनेडियम ऑक्साइड सामग्री वर्तमान बाजार में अपने उच्च तापमान प्रतिरोध गुणांक और उच्च तापीय संवेदनशीलता के कारण मुख्यधारा की पसंद है।
2. इन्फ्रारेड फोकल प्लेन एरे का कार्य सिद्धांत
फोटोसेंसिटिव तत्वों की एक सरणी फोकल प्लेन एरे डिटेक्टर पर व्यवस्थित होती है। अनंत से उत्सर्जित इन्फ्रारेड किरणें ऑप्टिकल सिस्टम के माध्यम से फोकल प्लेन एरे के इन फोटोसेंसिटिव तत्वों पर इमेजिंग करती हैं। डिटेक्टर प्रकाश सिग्नल को विद्युत सिग्नल में परिवर्तित करता है और इंटीग्रल एम्प्लीफिकेशन, सैंपलिंग, आउटपुट बफर और मल्टीप्लेक्सिंग सिस्टम करता है, और अंत में छवि बनाने के लिए निगरानी प्रणाली को भेजा जाता है।
