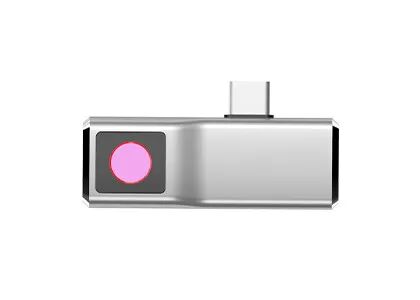

लघु VOx FPA थर्मल इमेजिंग कैमरा मॉड्यूल 120x90 17μM
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वर्णक्रमीय श्रेणी | 8 ~ 14μm | एनईटीडी | ≤60mK |
|---|---|---|---|
| संकल्प | 120x90 | पिक्सेल पिच | 17सुक्ष्ममापी |
| तापमान की रेंज | -20℃~+120℃ (अनुकूलन योग्य) | आकार | 8.5x8.5x9.16 मिमी |
| हाई लाइट | लघु थर्मल इमेजिंग कैमरा मॉड्यूल,एफपीए थर्मल इमेजिंग कैमरा मॉड्यूल,थर्मल कैमरा कोर 17uM |
||
उत्पाद विवरण
TIMO120 थर्मल कैमरा कोर
लघु VOx FPA 120x90 / 17μm थर्मल इमेजिंग कैमरा कोर इन्फ्रारेड कैमरों में एकीकृत
उत्पाद वर्णन
TIMO120 मिनिएचर इंफ्रारेड मॉड्यूल वेफर-लेवल ऑप्टिक्स, 120x90 / 17μm वेफर लेवल पैकेज (WLP) डिटेक्टर और बेसिक इमेज प्रोसेसिंग सर्किट को लक्षित क्षेत्र और गर्मी वितरण की थर्मल छवियों को जल्दी से प्राप्त करने के लिए एकीकृत करता है।
TIMO120 थर्मल इमेजिंग कोर अनुकूलित आकार, वजन, शक्ति, लागत (SWaP-C) अवरक्त इमेजिंग अनुप्रयोगों के लिए उन्मुख है।लागत, आकार और वजन पर सख्त आवश्यकताओं के साथ इसकी सुपर मिनिएचर संरचना और अल्ट्रालो बिजली की खपत विभिन्न स्मार्ट उपकरणों, थर्मल इमेजर्स या मोबाइल टर्मिनलों में एकीकृत होने के लिए सुविधाजनक है।
मुख्य विशेषताएं
- न्यूनतम WLP इन्फ्रारेड मॉड्यूल, आयाम 8.5x8.5x9.16 मिमी
- डीवीपी इंटरफेस, विभिन्न एम्बेडेड प्लेटफॉर्म के साथ संगत
- दृश्यमान कैमरा मॉड्यूल समतुल्य, सीधे एकीकरण
- पूरा एसडीके विकास किट
- लंबे समय तक परिचालन समय बढ़ाने के लिए कम बिजली डिजाइन
- कई प्रकार के बुद्धिमान अनुप्रयोगों के लिए कम लागत
उत्पाद की विशेषताएं
| नमूना | टिमो-120 |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 120x90 |
| पिक्सेल पिच | 17सुक्ष्ममापी |
| वर्णक्रमीय श्रेणी | 8 ~ 14μm |
| एनईटीडी | ≤60mK |
| लेंस प्रकार | डब्ल्यूएलओ |
| संकेन्द्रित विधि | फिक्स्ड ज़ूम |
| एचएफओवी | 90 डिग्री / 50 डिग्री |
| क्षेत्र की गहराई | अनंत से 10 सेमी |
| फ्रेम रेट | 1 ~ 30 हर्ट्ज (अनुकूलन योग्य) |
| तापमान माप | |
| तापमान की रेंज | -20°C ~ +120°C (अनुकूलन योग्य) |
| तापमान सटीकता | अनुकूलन योग्य (शरीर या औद्योगिक थर्मोग्राफी की आवश्यकताओं को पूरा करें) |
| इंटरफ़ेस / नियंत्रण | |
| एवीडीडी | 3.6V±0.05V |
| वीएसके/वीडीईटी | 4.7 ± 0.05 वी |
| डीवीडीडी | 1.8V±0.05V |
| इंटरफेस | डिजिटल इंटरफ़ेस |
| बिजली की खपत | 45mW (विशिष्ट मोड);9mW (लो पावर मोड) |
| भौतिक विशेषताएं | |
| आयाम (मिमी) | 12x10x5.48 (एचएफओवी=90°);8.5x8.5x9.16 (एचएफओवी = 50 डिग्री) (विनिर्देश प्रबल होंगे) |
| प्रचालन तापमान | -20 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
| भंडारण तापमान | -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
औद्योगिक अनुप्रयोग
TIMO120 इन्फ्रारेड थर्मल कैमरा कोर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जैसे थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम, एआईओटी इत्यादि।
ग्लोबल सेंसर टेक्नोलॉजी टीम
पूछे जाने वाले प्रश्न
1. थर्मल इमेज बनाम।दृश्य छवि
दृश्यमान प्रकाश एक विद्युत चुम्बकीय तरंग है जिसे मनुष्य द्वारा देखा जा सकता है।इसकी तरंग दैर्ध्य रेंज आम तौर पर 360-400 एनएम ~ 760-830 एनएम के बीच आती है।इस विद्युत चुम्बकीय स्पेक्ट्रम को दृश्यमान स्पेक्ट्रम भी कहा जाता है, और इसकी आवृत्ति रेंज 830-750THz ~ 395-360THz है।
इन्फ्रारेड एक विद्युत चुम्बकीय तरंग है जिसमें माइक्रोवेव और दृश्यमान प्रकाश के बीच तरंग दैर्ध्य होता है।इसकी तरंग दैर्ध्य 760 नैनोमीटर (एनएम) और 1 मिलीमीटर (मिमी) के बीच है।यह एक अदृश्य प्रकाश है जिसकी तरंग दैर्ध्य लाल बत्ती से अधिक है।आवृत्तियाँ लगभग 430 THz से 300 GHz की सीमा में हैं।
2. थर्मल इमेज और विजुअल इमेज का डिटेक्टर
इमेजिंग डिवाइस के कोर डिटेक्टरों के लिए, दृश्यमान प्रकाश डिवाइस सीसीडी और सीएमओएस डिटेक्टर का उपयोग करते हैं, जबकि थर्मल इमेजिंग कूल्ड और अनकूल्ड डिटेक्टर का उपयोग करता है।मुख्य अंतर यह है कि दृश्यमान प्रकाश सीसीडी/सीएमओएस दृश्य प्रकाश बैंड में प्रकाश तरंगों को देख सकता है, और थर्मल इमेजिंग डिटेक्टर इन्फ्रारेड बैंड में थर्मल विकिरण प्रकाश तरंगों को समझ सकते हैं।इन्फ्रारेड थर्मल इमेजिंग डिटेक्टरों को विभिन्न निर्माण प्रक्रियाओं और पैकेजिंग सामग्री के अनुसार कई प्रकारों में बांटा गया है।अधिक मैक्रोस्कोपिक भावना यह है कि इन्फ्रारेड थर्मल इमेजिंग डिटेक्टर दृश्य प्रकाश सीसीडी की तुलना में अधिक महंगे हैं।
