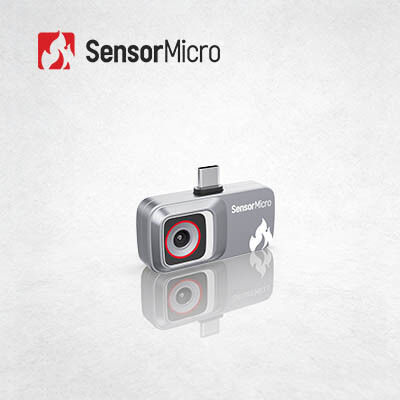

मोबाइल उपकरणों के लिए प्लग-इन 256x192 12µm थर्मल इमेजिंग कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईएमसी212 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| वर्णक्रमीय श्रेणी | 8~14μm | नेटडी | ≤50 एमके |
|---|---|---|---|
| संकल्प | 256x192 | पिक्सेल पिच | 12μm |
| तापमान की रेंज | -20℃~+550℃ | फ्रेम रेट | 25हर्ट्ज |
| प्रमुखता देना | लघु थर्मल इमेजिंग कैमरा मॉड्यूल,एफपीए थर्मल इमेजिंग कैमरा मॉड्यूल,थर्मल कैमरा कोर 17um |
||
उत्पाद विवरण
उत्पाद अवलोकन
iMC212 लघु इन्फ्रारेड कैमरा मॉड्यूल 256×192 / 12μm इन्फ्रारेड डिटेक्टर को एक बुनियादी छवि प्रसंस्करण सर्किट के साथ एकीकृत करता है ताकि लक्ष्य क्षेत्र और उसके ताप वितरण की थर्मल छवियों को जल्दी से कैप्चर किया जा सके।
iMC212 थर्मल कैमरा को अनुकूलित आकार, वजन, शक्ति और लागत (SWaP-C) इन्फ्रारेड इमेजिंग अनुप्रयोगों के लिए इंजीनियर किया गया है। एक समर्पित ऐप के साथ जोड़ा गया, यह सीधे चित्र और तापमान मैट्रिक्स आउटपुट करता है — कोई तापमान अंशांकन आवश्यक नहीं है — जिससे विकास सहज हो जाता है। यह अल्ट्रा-कॉम्पैक्ट मॉड्यूल एक लागत प्रभावी, कम-शक्ति वाला समाधान है। सार्वभौमिक नियंत्रण इंटरफेस से लैस, यह एकीकरण और विकास को सरल बनाता है, जिससे इन्फ्रारेड थर्मल इमेजिंग तकनीक को अपनाने वाले इंटीग्रेटर्स के लिए तकनीकी बाधा कम हो जाती है।
मुख्य विशेषताएं
पोर्टेबल और लागत प्रभावी
- स्व-विकसित 120×90 / 12μm इन्फ्रारेड डिटेक्टर से सुसज्जित, जो महत्वपूर्ण लागत लाभ प्रदान करता है
- अल्ट्रा-कॉम्पैक्ट डिज़ाइन, मोबाइल और पोर्टेबल उपकरणों के लिए आदर्श
मजबूत संरचना, विश्वसनीय प्रदर्शन
- थर्मल चित्र और तापमान मैट्रिक्स सीधे आउटपुट करने के लिए एक समर्पित ऐप के साथ जोड़ा गया, जो उत्कृष्ट सार्वभौमिकता प्रदान करता है
- बढ़ी हुई विश्वसनीयता और पूर्णता के लिए संरचनात्मक घटकों में संलग्न
मुख्यधारा इंटरफेस, आसान विकास
- एक मानक, व्यापक रूप से संगत USB 2.0 डिजिटल वीडियो आउटपुट इंटरफ़ेस प्रदान करता है
- फ़ैक्टरी-कैलिब्रेटेड तापमान डेटा — कोई अतिरिक्त विकास प्रयास आवश्यक नहीं है
उत्पाद विनिर्देश
| मॉडल | iMC212 |
|---|---|
| रिज़ॉल्यूशन | 256×192 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8~14μm |
| NETD | ≤50mK |
| आउटपुट डेटा | 14बिट रॉ |
| फ्रेम दर | 25Hz |
| फोकस मोड | फोकस फ्री |
| लेंस (HFOV/FL) | 56° / 3.2mm |
| डिजिटल वीडियो इंटरफ़ेस | USB 2.0 |
| ऑपरेटिंग वोल्टेज | 5V ± 0.5V |
| विशिष्ट बिजली की खपत | 300mW |
| तापमान माप सीमा | -20℃ ~ +550℃ (-20℃ ~ +150℃ | +100℃ ~ 550℃) |
| तापमान माप सटीकता | ±2℃ / ±2% का बड़ा |
| ऑपरेटिंग तापमान | -20℃ ~ +60℃ |
| आर्द्रता | 5% ~ 85% |
| भंडारण तापमान | -45℃ ~ +85℃ |
| प्रमाणन | CE, FCC, RoHS |
औद्योगिक अनुप्रयोग
iMC212 इन्फ्रारेड थर्मल कैमरा का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम और AIoT शामिल हैं।
हमारी सेवा प्रतिबद्धता
पूर्व-बिक्री
- आवश्यकता विश्लेषण
- परिदृश्य मूल्यांकन
- उत्पाद चयन
- अनुकूलित समाधान
परिनियोजन
- तेजी से वितरण
- सिस्टम एकीकरण और परीक्षण
- तकनीकी प्रशिक्षण
- आवेदन मार्गदर्शन
बिक्री के बाद
- रिमोट डायग्नोस्टिक्स
- वारंटी सेवा
- फर्मवेयर अपग्रेड
- तकनीकी रखरखाव
अक्सर पूछे जाने वाले प्रश्न
1. थर्मल इमेज बनाम विज़ुअल इमेज
दृश्य प्रकाश एक विद्युत चुम्बकीय तरंग है जिसे मनुष्य देख सकते हैं। इसकी तरंग दैर्ध्य सीमा आम तौर पर 360–400 nm और 760–830 nm के बीच आती है। विद्युत चुम्बकीय स्पेक्ट्रम का यह हिस्सा दृश्य स्पेक्ट्रम भी कहलाता है, जिसकी आवृत्ति सीमा लगभग 830–750 THz से 395–360 THz तक होती है।
इन्फ्रारेड एक विद्युत चुम्बकीय तरंग है जिसकी तरंग दैर्ध्य माइक्रोवेव और दृश्य प्रकाश के बीच होती है — 760 नैनोमीटर (nm) और 1 मिलीमीटर (mm) के बीच। यह अदृश्य प्रकाश है जिसकी तरंग दैर्ध्य लाल प्रकाश से लंबी होती है, जिसकी आवृत्तियाँ लगभग 430 THz से 300 GHz की सीमा में होती हैं।
2. थर्मल इमेजिंग बनाम विज़ुअल इमेजिंग के लिए डिटेक्टर
इमेजिंग उपकरणों के मुख्य डिटेक्टरों के लिए, दृश्य प्रकाश उपकरण CCD और CMOS डिटेक्टरों का उपयोग करते हैं, जबकि थर्मल इमेजिंग कूल्ड और अनकूल्ड डिटेक्टरों का उपयोग करती है। मुख्य अंतर यह है कि दृश्य प्रकाश CCD/CMOS सेंसर दृश्य बैंड में प्रकाश तरंगों को महसूस करते हैं, जबकि थर्मल इमेजिंग डिटेक्टर इन्फ्रारेड बैंड में थर्मल विकिरण को महसूस करते हैं। इन्फ्रारेड थर्मल इमेजिंग डिटेक्टरों को विभिन्न निर्माण प्रक्रियाओं और पैकेजिंग सामग्रियों के अनुसार कई प्रकारों में विभाजित किया गया है। मोटे तौर पर, इन्फ्रारेड थर्मल इमेजिंग डिटेक्टर दृश्य प्रकाश CCD की तुलना में अधिक महंगे होते हैं।
