उच्च परिभाषा 1280x1024 रिज़ॉल्यूशन 12μm पिक्सेल आकार बाहरी अवलोकन के लिए शटरलेस थर्मल कैमरा मॉड्यूल

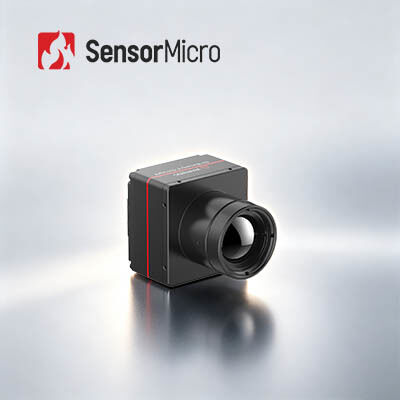

  • High Definition 1280x1024 Resolution 12μm Pixel Size Shutterless Thermal Camera Module for Outdoor Observation
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या iSE1212
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280x1024/12μm नेटडी ≤30mK
वर्णक्रमीय श्रेणी 8~14μm डिजिटल फ़्रेम दर 25हर्ट्ज/30हर्ट्ज/50हर्ट्ज
वोल्टेज आपूर्ति 2.7V~5.3V विशिष्ट बिजली की खपत 1.2W@25Hz@23±3℃
प्रमुखता देना

12um औद्योगिक थर्मल कैमरा मॉड्यूल

,

1280x1024 औद्योगिक थर्मल मॉड्यूल

,

औद्योगिक अनकूल्ड इन्फ्रारेड कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
बाहरी अवलोकन के लिए उच्च परिभाषा 1280x1024/12μm थर्मल कैमरा मॉड्यूल
उत्पाद का अवलोकन

iSE1212 SensorMicro की iSE श्रृंखला का एक अनकूल्ड इन्फ्रारेड कैमरा मॉड्यूल है,पेशेवर सिग्नल प्रोसेसिंग सर्किट्री और इमेज प्रोसेसिंग प्लेटफॉर्म के साथ 1280x1024/12μm अनकूल्ड इन्फ्रारेड डिटेक्टर पर निर्मितयह लक्ष्य अवरक्त विकिरण को सटीक तापमान डेटा में सटीक रूप से परिवर्तित करता है।

यह Uncooled HD LWIR 1280x1024/12μm VOx थर्मल इमेजिंग मॉड्यूल औद्योगिक दृष्टि, अग्निशमन और बचाव सहित विभिन्न अनुप्रयोगों के लिए अल्ट्रा-स्पष्ट थर्मल इमेजिंग प्रदान करता है,सुरक्षा निगरानी, आउटडोर अवलोकन, मशीन विजन और उपभोक्ता इलेक्ट्रॉनिक्स।

मुख्य विशेषताएं
  • चिकनी दृश्य के साथ उच्च-परिभाषा इमेजिंगःलेग-फ्री प्रदर्शन, व्यापक दृश्य क्षेत्र, अधिक कोण कवरेज, लंबी डिटेक्शन रेंज और बेहतर विवरण के साथ मेगापिक्सल थर्मल इमेजिंग
  • चुप प्रदर्शन के लिए शटरलेस ऑपरेशनःउपयोग के दौरान शटर कैलिब्रेशन की आवश्यकता नहीं, पारंपरिक डिजाइनों में आम छवि थरथराहट को समाप्त करना; मूक संचालन लक्ष्यों द्वारा पता लगाने से बचने में मदद करता है
  • सुविधा-समृद्ध और एकीकरण-अनुकूलःसुपर-रिज़ॉल्यूशन एल्गोरिदम, पिक्चर-इन-पिक्चर, अनुकूलन योग्य ओएसडी, स्लीप मोड, एक-क्लिक कैलिब्रेशन, और विभिन्न माइक्रो ओएलईडी डिस्प्ले के साथ संगतता का समर्थन करता है;आसान द्वितीयक विकास और लचीली प्रणाली एकीकरण के लिए ऑप्टिकल लेंस और विस्तारित घटकों की एक विस्तृत श्रृंखला के साथ संगत
उत्पाद विनिर्देश
मॉडल iSE1212
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 1280×1024
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤30mK
छवि प्रसंस्करण
प्रभावी पिक्सेल 1280×1024
डिजिटल फ्रेम दर 25Hz/30Hz/50Hz
प्रारंभ समय 7s
डिजिटल वीडियो YUV420/YUV422/RGB888/RAW
छवि एल्गोरिथ्म NUC/DRC/DNS/DDE/SFFC
शटर रहित समर्थित
छवि प्रदर्शन 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट)
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विघात
डिजिटल ज़ूम 1x/2x/4x/8x
छवि चमक ऑटो/मैनुअल
छवि विपरीत ऑटो/मैनुअल
मुआवजा मोड मैनुअल
रेटिकल समर्थित
प्रणाली कार्य
स्लीप मोड समर्थित
मेनू सेटिंग अनुकूलन योग्य
मेनू भाषा चीनी/अंग्रेजी
ऑफसेट कैलिब्रेशन समर्थित
कीपैड ≥4 (बटन फ़ंक्शन अनुकूलन योग्य)
ओएलईडी ड्राइविंग I2C, 16bit/24bit Parallel Port, datavalid और अन्य ड्राइव स्क्रीन संकेतों का समर्थन; Direct Drive Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A;MIPI डिस्प्ले सिग्नल का समर्थन करता है और सीधे IBOE VX039FHP-NH4 स्क्रीन को चला सकता है
पीसी सॉफ्टवेयर
कंप्यूटर सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो डिस्प्ले
विद्युत
मानक बाहरी इंटरफ़ेस 50पिन: BP040SB-50-0114-B-R0
संचार इंटरफ़ेस टीटीएल-232/यूएसबी
डिजिटल वीडियो इंटरफ़ेस DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
विस्तार घटक USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
आपूर्ति वोल्टेज 2.7V~5.3V
सामान्य बिजली की खपत 1.2W@25Hz@23±3°C
मैकेनिकल/लेंस
नंगे कोर का आकार ((मिमी) 38×39×28 68×69×302
नंगे नाभिक का भार ((जी) 65±3। 88.5±3
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 14mm/19mm/25mm/35mm
मोटरित लेंस: 75 मिमी/100 मिमी/150 मिमी
निरंतर ज़ूम: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm
शटर घटक वैकल्पिक
सुरक्षा स्तर IP67 (फ्रंट लेंस)
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35g, यादृच्छिक कंपन, 3-अक्ष
प्रभाव आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 गुना
प्रमाणन ROHS2.0/REACH
औद्योगिक अनुप्रयोग

iSE1212 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से औद्योगिक दृष्टि, अग्निशमन और बचाव, सुरक्षा निगरानी, बाहरी अवलोकन, मशीन दृष्टि, उपभोक्ता इलेक्ट्रॉनिक्स और संबंधित क्षेत्रों में उपयोग किया जाता है।

हमारे फायदे
  • पूर्ण प्रलेखनःतत्काल कार्यान्वयन के लिए उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ
  • विकास एवं परीक्षण सहायता:नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन सेवाएं
  • उन्नत डेवलपर टूलकिटःगहरी एकीकरण के लिए एसडीके, एपीआई, एल्गोरिदम और डिबगिंग उपकरण
  • दूरस्थ तकनीकी सहायताःमहत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान के साथ 24/7 समर्थन
  • वारंटीःमूल भागों और इष्टतम प्रदर्शन को बहाल करने के लिए सख्त प्रक्रिया अनुपालन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: क्या 12μm निश्चित रूप से एक ही रिज़ॉल्यूशन पर 17μm से स्पष्ट है?
जरूरी नहीं. इमेजिंग स्पष्टता पिक्सेल घनत्व, लेंस की गुणवत्ता और डिटेक्टर संवेदनशीलता के संयोजन पर निर्भर करती है. 12μm में अधिक पिक्सेल घनत्व और अधिक विस्तार क्षमता होती है,लेकिन खराब लेंस रिज़ॉल्यूशन या अशुद्ध असेंबली ऑप्टिकल विचलन और धुंधली छवियों का कारण बनेगीइसके विपरीत, 17μm अधिक ठोस थर्मल परत विवरण और कमजोर लक्ष्य की बेहतर पहचान के साथ उच्च संवेदनशीलता प्रदान करता है।
प्रश्न 2: छोटे पिक्सेल पिच के मुख्य फायदे क्या हैं?
मुख्य लाभ चिप लघुकरण, हल्के उपकरण डिजाइन, और कम बिजली की खपत हैं। यह मोबाइल और पहनने योग्य उपकरणों के लिए सूक्ष्म आकार के अवरक्त उपकरणों का समर्थन करता है,जबकि एक ही परिस्थितियों में समृद्ध दूर छवि विवरण प्रदान करता है.
Q3: बड़े पिक्सेल पिच के मूल मूल्य क्या हैं?
एक एकल पिक्सेल का बड़ा प्रकाश संवेदनशील क्षेत्र अवरक्त ऊर्जा प्राप्ति को बढ़ाता है, उच्च कमजोर तापमान अंतर संवेदनशीलता, मजबूत विरोधी हस्तक्षेप क्षमता प्रदान करता है,और कठोर वातावरण में अधिक स्थिर इमेजिंग, परिपक्व प्रक्रियाओं और कम समग्र लागत के साथ।
