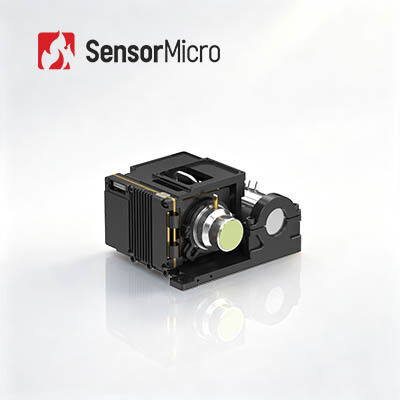

कॉम्पैक्ट 87×94×54.5 मिमी आकार में 1024×768/10μm रिज़ॉल्यूशन और HOT तकनीक के साथ ठंडा इन्फ्रारेड कैमरा मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | गेविन GC1010HMG |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| शैली | ठंडा इन्फ्रारेड मॉड्यूल | संकल्प | 1024 × 768/10μM |
|---|---|---|---|
| आईआर डिटेक्टर एनईटीडी (23℃) | 20mK (F2); 25एमके (एफ4) | वर्णक्रमीय श्रेणी | 3.2±0.1~3.5±0.1μm |
| आकार | 87×94×54.5मिमी | वैकल्पिक लेंस | फिक्स्ड फोकस 25mm/F2 |
| प्रमुखता देना | इन्फ्रारेड कूल्ड कैमरा मॉड्यूल 30um,फिक्स्ड ज़ूम लेंस कूल्ड कैमरा मॉड्यूल,320x256 कूल्ड इन्फ्रारेड मॉड्यूल |
||
उत्पाद विवरण
HOT तकनीक के साथ ठंडा इन्फ्रारेड कैमरा मॉड्यूल 1024×768/10μm
उत्पाद का अवलोकन
उच्च प्रदर्शन थर्मल इमेजिंग के लिए डिज़ाइन किया गया, GAVIN GC1010HMG ठंडा MWIR अवरक्त कैमरा कोर में 1024×768/10μm HOT अवरक्त डिटेक्टर शामिल है।GC615HMG के सापेक्ष छोटे पिक्सेल के साथ एक उन्नत सेंसर लेआउट प्रदान करना, यह बेहतर छवि दानेदारता और बेहतर पता लगाने के प्रदर्शन को प्राप्त करता है।
डीआरसी, 2डी/3डी शोर में कमी और ईई किनारे में वृद्धि सहित परिष्कृत छवि प्रसंस्करण कार्य जटिल वातावरण में विश्वसनीय, उच्च गुणवत्ता वाली छवियों की गारंटी देते हैं।HOT तकनीक आकार में महत्वपूर्ण लाभ लाती है, वजन और शक्तिः कॉम्पैक्ट 87×94×54.5 मिमी मॉड्यूल का वजन केवल 460 ग्राम है और यह न्यूनतम शक्ति का उपभोग करता है।
बहुमुखी डिजिटल वीडियो इंटरफेस और लचीले RAW/YUV आउटपुट विकल्पों के साथ, GC1010HMG सिस्टम एकीकरण को सरल बनाता है, जिससे यह हैंडहेल्ड उपकरणों के लिए एक आदर्श थर्मल कोर बन जाता है,मोबाइल पेलोड और लंबे समय तक चलने वाली निगरानी प्रणाली जो कॉम्पैक्ट पैकेजिंग की आवश्यकता होती है, ऊर्जा की बचत और विस्तारित पता लगाने की सीमा।
मुख्य विशेषताएं
बड़े एफपीए और छोटे पिक्सेल आकार के साथ बेहतर गुणवत्ता
- 1024×768/10μm बड़े प्रारूप के HOT MWIR ठंडा इन्फ्रारेड डिटेक्टर के आधार पर विकसित, स्पष्ट चित्र और व्यापक दृश्य क्षेत्र प्रदान करता है
- अगली पीढ़ी के छवि प्रसंस्करण एल्गोरिदम से लैस, जिसमें डीआरसी, 2 डी / 3 डी शोर में कमी, और बेहतर छवि गुणवत्ता के लिए ईई किनारे में वृद्धि शामिल है
- छोटे 10μm पिक्सेल आकार उच्च स्थानिक संकल्प और बेहतर संकेत-शोर अनुपात प्रदान करता है
HOT प्रौद्योगिकी द्वारा अग्रणी SWaP अनुकूलन
- 150K उच्च तापमान संचालन का समर्थन करता है, ठंडा होने का समय ≤ 4min
- कॉम्पैक्ट आकारः 87×94×54.5 मिमी, हल्का वजनः 460 ग्राम
समृद्ध इंटरफ़ेस, आसान एकीकरण
- CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/फाइबर ऑप्टिक इंटरफेस का समर्थन करता है
- लचीला RAW/YUV छवि आउटपुट
उत्पाद विनिर्देश
| मॉडल | गेविन GC1010HMG |
| संकल्प | 1024×768 |
| पिक्सेल आकार | 10μm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR डिटेक्टर NETD (23°C) | 20mK (F2); 25mK (F4) |
| फ्रेम दर | 50Hz |
| डिजिटल ज़ूम | 1× से 8× निरंतर डिजिटल ज़ूम |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/व्याकरणीय फ्लिप |
| छवि एल्गोरिथ्म | डीआरसी, 2 डी/3 डी छवि शोर में कमी, ईई |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | मानक: डीवीपी/एलवीडीएस/यूएसबी2.0 विकल्पः कैमरालिंक/यूएसबी3.0/जीआईजीई/एसडीआई/एचडीएमआई/एमआईपीआई/एकल मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर |
| बाहरी सिंक | मानकः LV-TTL विकल्पः RS422/LVDS |
| संचार | मानकः USB2.0/LV-TTL विकल्पः RS422/CAN/USB3.0/GigE |
| विद्युत आपूर्ति | 12V±1V |
| स्थिर बिजली की खपत (23°C) | ≤8W |
| ठंडा होने का समय (23°C) | ≤4 मिनट |
| आकार (मिमी) | 87×94×545 |
| वजन (जी) | ≤460 |
| ऑपरेटिंग तापमान | -40°C~+71°C |
| लेंस विकल्प | फिक्स्ड फोकसः 25 मिमी/एफ2 |
औद्योगिक अनुप्रयोग
गैविन जीसी1010एचएमजी थर्मल कैमरा मॉड्यूल का उपयोग एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में व्यापक रूप से किया जाता है।
उत्पाद लाइन का अवलोकन
विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।
- उत्पाद की विविधताकई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
- उत्कृष्ट प्रदर्शन:स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता ऎसे डिजाइन किए गए हैं जो पर्यावरण की चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करते हैं।
- आसान एकीकरण:कई इंटरफेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं।
अक्सर पूछे जाने वाले प्रश्न
एमसीटी/एचजीसीडीटीई डिटेक्टर क्या है?
एमसीटी, जिसे एचजीसीडीटीई भी कहा जाता है, पारा-कैडमियम-टेलुराइड को संदर्भित करता है जो कैडमियम टेलुराइड (सीडीटीई) और पारा टेलुराइड (एचजीटीई) का एक रासायनिक यौगिक है और फोटोडटेक्टरों में एक आम सामग्री है।एमसीटी/एचजीसीडीटीई डिटेक्टर एक फोटोकंडक्टिव डिटेक्टर है जो क्रायोजेनिक वातावरण में काम करता है और अवरक्त विकिरण का पता लगा सकता हैयह थर्मल सेंसर से अधिक संवेदनशील है।
टी2एसएल डिटेक्टर क्या है?
T2SL टाइप-II सुपरग्रिटिस को संदर्भित करता है, जो नैनोमीटर आकार में वैकल्पिक वृद्धि आवधिक हेटरोजंक्शन के साथ एक कृत्रिम सामग्री है। इसमें उच्च एकरूपता और बेहतर ऑप्टिकल गुण हैं,जैसे बड़े इलेक्ट्रॉन प्रभावी द्रव्यमान, बड़े अवशोषण गुणांक और उच्च क्वांटम दक्षता। एमसीटी इन्फ्रारेड डिटेक्टर की तुलना में, टी 2 एसएल इन्फ्रारेड डिटेक्टर में अच्छी सामग्री एकरूपता, कम लागत,और मध्यम और लंबे तरंग बैंड में एमसीटी इन्फ्रारेड डिटेक्टर के समान प्रदर्शन, लेकिन बहुत लंबे तरंग बैंड में महान फायदे हैं।
