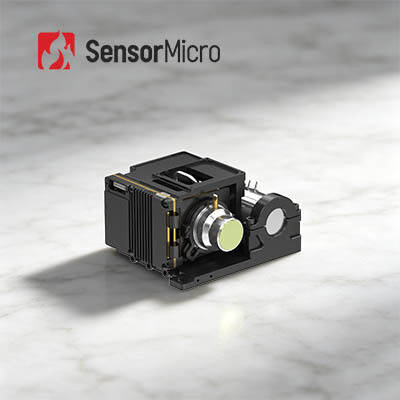

1024×768 रेजोल्यूशन और HOT तकनीक के साथ हाई फ्रेम रेट 50Hz MWIR थर्मल इमेजिंग मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | गेविन GC1010HMG |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| प्रकार | कूल्ड कैमरा मॉड्यूल | फ्रेम रेट | 50 हर्ट्ज |
|---|---|---|---|
| संकल्प | 1024 × 768/10μM | आईआर डिटेक्टर एनईटीडी (23℃) | 20mK (F2); 25एमके (एफ4) |
| आकार | 87×94×54.5मिमी | मध्य तरंग दैर्ध्य | 3.7~4.8μm |
| प्रमुखता देना | MWIR थर्मल इमेजिंग मॉड्यूल 15um,100 हर्ट्ज थर्मल इमेजिंग मॉड्यूल,HgCdTe ठंडा कैमरा मॉड्यूल |
||
उत्पाद विवरण
उच्च फ्रेम दर MWIR थर्मल इमेजिंग मॉड्यूल HOT 1024×768/10μm ठंडा
उत्पाद का अवलोकन
GAVIN GC1010HMG इन्फ्रारेड कैमरा कोर में 1024×768, 10μm HOT मध्यम तरंग इन्फ्रारेड ठंडा डिटेक्टर है।इसका बड़ा एफपीए और छोटा पिक्सेल आर्किटेक्चर स्पष्ट थर्मल इमेजिंग के लिए स्थानिक संकल्प और विवरण दृश्यता में सुधार करता है. एम्बेडेड अगली पीढ़ी की छवि प्रसंस्करण एल्गोरिदम स्थिर, उच्च निष्ठा वीडियो स्ट्रीम प्रदान करते हैं.
150K उच्च तापमान संचालन के लिए HOT प्रौद्योगिकी का उपयोग करते हुए (कूल्डडाउन समय ≤ 4 मिनट), इकाई 87×94×54 के भौतिक आयामों के साथ उत्कृष्ट SWaP विशेषताओं का एहसास करती है।5 मिमी और वजन केवल 460 ग्रामकैमरालिंक, यूएसबी3 सहित डिजिटल इंटरफेस का एक व्यापक सूट।0, गिगई, एचडीएमआई, एसडीआई, एमआईपीआई और फाइबर ऑप्टिक्स उपलब्ध है, साथ ही विन्यस्त रॉ/यूवी वीडियो आउटपुट भी उपलब्ध है।
निर्बाध प्रणाली एकीकरण के लिए डिज़ाइन किया गया, यह कोर हैंडहेल्ड उपकरणों, मोबाइल पेलोड और वॉल्यूम पर सख्त प्रतिबंधों के साथ निरंतर लंबी दूरी के निगरानी मिशनों के लिए उपयुक्त है,वजन और बिजली की खपत.
मुख्य विशेषताएं
बड़े एफपीए और छोटे पिक्सेल आकार के साथ बेहतर गुणवत्ता
- 1024×768/10μm बड़े प्रारूप के HOT MWIR ठंडा इन्फ्रारेड डिटेक्टर के आधार पर विकसित, स्पष्ट चित्र और व्यापक दृश्य क्षेत्र प्रदान करता है
- अगली पीढ़ी के छवि प्रसंस्करण एल्गोरिदम से लैस, जिसमें डीआरसी, 2 डी / 3 डी शोर में कमी, और बेहतर छवि गुणवत्ता के लिए ईई किनारे में वृद्धि शामिल है
- छोटे 10μm पिक्सेल आकार उच्च स्थानिक संकल्प और बेहतर संकेत-शोर अनुपात प्रदान करता है
HOT प्रौद्योगिकी द्वारा अग्रणी SWaP अनुकूलन
- 150K उच्च तापमान संचालन का समर्थन करता है, ठंडा होने का समय ≤ 4min
- कॉम्पैक्ट आकारः 87×94×54.5 मिमी, हल्का वजनः 460 ग्राम
समृद्ध इंटरफ़ेस, आसान एकीकरण
- CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/फाइबर ऑप्टिक इंटरफेस का समर्थन करता है
- लचीला RAW/YUV छवि आउटपुट
उत्पाद विनिर्देश
| मॉडल | गेविन GC1010HMG |
|---|---|
| संकल्प | 1024×768 |
| पिक्सेल आकार | 10μm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR डिटेक्टर NETD (23°C) | 20mK (F2); 25mK (F4) |
| फ्रेम दर | 50Hz |
| डिजिटल ज़ूम | 1× से 8× निरंतर डिजिटल ज़ूम |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/व्याकरणीय फ्लिप |
| छवि एल्गोरिथ्म | डीआरसी, 2 डी/3 डी छवि शोर में कमी, ईई |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | मानक: डीवीपी/एलवीडीएस/यूएसबी2.0 विकल्पः कैमरालिंक/यूएसबी3.0/जीआईजीई/एसडीआई/एचडीएमआई/एमआईपीआई/एकल मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर |
| बाहरी सिंक | मानकः LV-TTL विकल्पः RS422/LVDS |
| संचार | मानकः USB2.0/LV-TTL विकल्पः RS422/CAN/USB3.0/GigE |
| विद्युत आपूर्ति | 12V±1V |
| स्थिर बिजली की खपत (23°C) | ≤8W |
| ठंडा होने का समय (23°C) | ≤4 मिनट |
| आकार (मिमी) | 87×94×545 |
| वजन (जी) | ≤460 |
| ऑपरेटिंग तापमान | -40°C~+71°C |
| लेंस विकल्प | फिक्स्ड फोकसः 25 मिमी/एफ2 |
औद्योगिक अनुप्रयोग
गैविन जीसी1010एचएमजी थर्मल कैमरा मॉड्यूल का उपयोग एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में व्यापक रूप से किया जाता है।
हमारी उत्पाद लाइन
- उच्च संवेदनशीलता और उत्कृष्ट प्रदर्शन
- अवरक्त उद्योग में विश्व में अग्रणी प्रौद्योगिकी
- विभिन्न इन्फ्रारेड डिटेक्टर उपलब्ध हैं - विभिन्न प्रारूपों और पिक्सेल आकारों में दोनों अनकूल्ड और कूल्ड आईआर डिटेक्टर
- तेजी से वितरण सुनिश्चित करने के लिए बड़े पैमाने पर उत्पादन - लाखों डिटेक्टरों तक की वार्षिक उत्पादन क्षमता वाली तीन उत्पादन लाइनें
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करने की एक विधि है, ताकि उनकी छवियों को तैयार किया जा सके,या वस्तुओं के तापमान की जानकारी प्राप्त, कम दृश्यता वाले वातावरण में भी।
किस उद्योग में फोकल प्लेन एरे इन्फ्रारेड डिटेक्टर का प्रयोग किया जाता है?
इन्फ्रारेड फोकल प्लेन डिटेक्टर थर्मल इमेजिंग सिस्टम का मुख्य घटक है, और वस्तुओं की इन्फ्रारेड जानकारी का पता लगाने, पहचानने और विश्लेषण करने की कुंजी है।इसका यातायात में व्यापक अनुप्रयोग है, निरीक्षण, सुरक्षा निगरानी, मौसम विज्ञान, चिकित्सा और अन्य उद्योग।
शीतल और अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टरों की विशेषताएं क्या हैं?
इन्फ्रारेड फोकल प्लेन डिटेक्टर को ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर और अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर में विभाजित किया जा सकता है।ठंडा इन्फ्रारेड डिटेक्टर उच्च संवेदनशीलता के साथ एक कम तापमान वैक्यूम वातावरण में काम करता है और अधिक सूक्ष्म तापमान मतभेदों को अलग कर सकते हैं, जबकि अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर को क्रायोजेनिक वातावरण की आवश्यकता नहीं होती है और कमरे के तापमान पर काम कर सकता है।
उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
- मानक लेंस उचित दूरी पर सामान्य लक्ष्यों को पूरा कर सकता है
- टेलीफोटो लेंस के लिए, यह अपेक्षाकृत छोटे लक्ष्यों के लिए उपयुक्त है और लंबी दूरी से देखने की जरूरत है
- निकट दूरी पर वस्तुओं को अधिक विस्तार से देखने के लिए, चौड़ा कोण लेंस बेहतर है
- मैक्रो लेंस बहुत छोटे लक्ष्य को निकट दूरी से देखने के लिए है, जैसे चिप सर्किट
