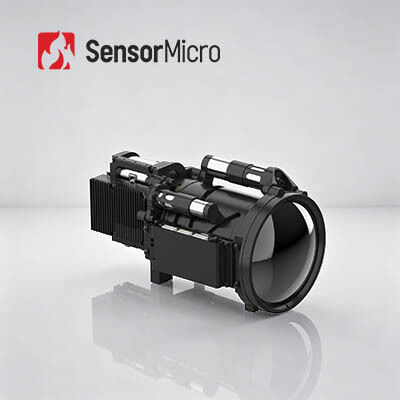

ठंडे MWIR इन्फ्रारेड कैमरा कोर के साथ 640x512 रिज़ॉल्यूशन और 15μm पिक्सेल आकार के लिए उच्च तापमान संचालन 150K
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | गेविन GC615HMG |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 / 15μm | आईआर डिटेक्टर एनईटीडी (23℃) | 20एमके (एफ4) |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 3.7μm±0.2μm~4.8μm±0.2μm | आकार | 71×55×84मिमी |
| Cooling Time (23℃) | ≤3min30s | बिजली की आपूर्ति | 12V±1V |
| प्रमुखता देना | उच्च संवेदनशीलता MWIR कैमरा कोर,निकटता बोर्ड MWIR कैमरा कोर,MCT कूल्ड कैमरा मॉड्यूल |
||
उत्पाद विवरण
कूल्ड MWIR 640x512/15μm इन्फ्रारेड कैमरा कोर उच्च तापमान ऑपरेशन 150K
उत्पाद अवलोकन
640×512/15μm HOT MWIR कूल्ड डिटेक्टर और प्रीमियम इमेज प्रोसेसिंग एल्गोरिदम द्वारा संचालित, GAVIN GC615HMG इन्फ्रारेड कैमरा कोर कॉम्पैक्ट उच्च-प्रदर्शन थर्मल इमेजिंग को फिर से परिभाषित करता है। तेज़ कूलिंग, बेहद कम बिजली की खपत और छोटे आकार के साथ, यह उत्कृष्ट SWaP दक्षता प्रदान करता है।
GC615HMG सहज माध्यमिक विकास और निर्बाध सिस्टम एकीकरण का समर्थन करता है, जो हैंडहेल्ड इमेजिंग उपकरणों, मोबाइल पेलोड सिस्टम और सख्त आकार, शक्ति और लंबी दूरी की पहचान आवश्यकताओं के साथ दीर्घकालिक निरंतर निगरानी परिदृश्यों को पूरी तरह से पूरा करता है।
मुख्य विशेषताएं
- मुख्यधारा एफपीए, स्पष्ट इमेजिंग:640×512/15μm बड़े प्रारूप वाले HOT MWIR कूल्ड इंफ्रारेड डिटेक्टर के आधार पर विकसित किया गया है, जो उत्कृष्ट बहुमुखी प्रतिभा प्रदान करता है। डीआरसी, 2डी/3डी शोर में कमी और एज एन्हांसमेंट (ईई) सहित अगली पीढ़ी के इमेज प्रोसेसिंग एल्गोरिदम से लैस, जो स्पष्ट छवियां प्रदान करता है।
- हॉट टेक्नोलॉजी अग्रणी SWaP अनुकूलन:शीतलन समय ≤ 3min30s के साथ, 150K तक उच्च तापमान संचालन का समर्थन करता है। कॉम्पैक्ट आकार: 71×55×84 मिमी, वजन: 350 ग्राम, बिजली की खपत: 7W।
- समृद्ध इंटरफ़ेस, आसान एकीकरण:कैमरालिंक/यूएसबी 3.0/गीगई/एचडीएमआई/एसडीआई/एमआईपीआई/फाइबर ऑप्टिक इंटरफेस का समर्थन करता है। लचीला RAW/YUV छवि आउटपुट।
उत्पाद विशिष्टताएँ
| नमूना | गेविन GC615HMG |
|---|---|
| प्रदर्शन सूचक |
संकल्प:640×512 पिक्सेल आकार:15μm क्रायोकूलर:आरएस058 वर्णक्रमीय प्रतिक्रिया:3.7μm±0.2μm~4.8μm±0.2μm आईआर डिटेक्टर एनईटीडी (23℃):20एमके (एफ4) |
| मूर्ति प्रोद्योगिकी |
फ्रेम रेट:50 हर्ट्ज (एफ4) / 30 हर्ट्ज (एफ5.5) डिजिटल ज़ूम:1× से 8× सतत डिजिटल ज़ूम छवि दिशा:क्षैतिज/ऊर्ध्वाधर/तिरछे पलटें छवि एल्गोरिथम:डीआरसी, 2डी/3डी छवि शोर में कमी, ईई |
| विद्युतीय |
एनालॉग वीडियो:पीएएल/एनटीएससी डिजिटल वीडियो:मानक: डीवीपी/एलवीडीएस/यूएसबी2.0 विकल्प: कैमरालिंक/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर बाहरी सिंक:मानक: एलवी-टीटीएल विकल्प: आरएस422/एलवीडीएस संचार:मानक: USB2.0/LV-TTL विकल्प: RS422/CAN/USB3.0/GigE बिजली की आपूर्ति:12V±1V स्थिर बिजली की खपत (23℃):≤7W ठंडा करने का समय (23℃):≤3मिनट30s |
| भौतिक |
आकार (मिमी):71×55×84 वज़न (जी):≤350 परिचालन तापमान:-40℃~+71℃ |
| ऑप्टिकल लेंस |
लेंस विकल्प: निश्चित फोकस: 25mm/F2 निरंतर ज़ूम: 18~275mm/F5.5, 110~1100mm/F5.5, 15~300mm/F4, 23~450mm/F4 |
औद्योगिक अनुप्रयोग
GAVIN GC615HMG थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में उपयोग किया जाता है।
हमारे फायदे
- गहन तकनीकी विशेषज्ञता:इन्फ्रारेड सेंसर प्रौद्योगिकी के अनुसंधान, विकास और अनुप्रयोग में कई वर्षों के अनुभव के साथ, हमने चिप डिजाइन, वेफर निर्माण, पैकेजिंग और परीक्षण के साथ-साथ सिस्टम एकीकरण में मजबूत क्षमताओं का निर्माण किया है। हमारी ठोस नींव हमें लगातार नवीन और विश्वसनीय उत्पाद वितरित करने में सक्षम बनाती है जो बाजार की उभरती मांगों को पूरा करते हैं।
- इन्फ्रारेड सेंसिंग में नवाचार और व्यावहारिक कार्यान्वयन पर ध्यान केंद्रित:हम थर्मल इमेजिंग में तकनीकी प्रगति लाने, एनईटीडी, एसडब्ल्यूएपी और ऑपरेटिंग तापमान में सीमाओं को लगातार आगे बढ़ाने के लिए प्रतिबद्ध हैं। हमारे उत्पाद सुरक्षा, औद्योगिक निगरानी, इंटेलिजेंट सिस्टम और अन्य अनुप्रयोगों में लगातार अग्रणी हैं।
- विविध उत्पाद पोर्टफोलियो:स्वतंत्र अनुसंधान एवं विकास और कई तकनीकी मार्गों द्वारा समर्थित, हम इन्फ्रारेड डिटेक्शन घटकों की एक विस्तृत श्रृंखला की पेशकश करते हैं - कूल्ड और अनकूल्ड दोनों - विभिन्न प्रकार के उद्योगों के लिए अनुरूप समाधान प्रदान करते हैं।
- कठोर विश्वसनीयता सत्यापन गुणवत्ता आश्वासन सुनिश्चित करता है:एक मजबूत गुणवत्ता प्रबंधन प्रणाली द्वारा समर्थित, हमारे उत्पाद दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए पूरे उत्पादन के दौरान कई परीक्षण प्रक्रियाओं से गुजरते हैं।
- व्यावसायिक तकनीकी सहायता और संयुक्त विकास सेवाएँ:हमारी इंजीनियरिंग टीम सिस्टम एकीकरण में तेजी लाने, दक्षता में सुधार करने और बाजार में आने के समय को कम करने के लिए ग्राहकों की अनुसंधान एवं विकास और उत्पाद टीमों के साथ मिलकर काम करती है। आपकी सफलता हमारा साझा मिशन है.
अक्सर पूछे जाने वाले प्रश्नों
1. फोकल प्लेन ऐरे इंफ्रारेड डिटेक्टरों का उपयोग किन उद्योगों में किया जाता है?
इन्फ्रारेड फोकल प्लेन डिटेक्टर थर्मल इमेजिंग सिस्टम का मुख्य घटक है, और वस्तुओं की इन्फ्रारेड जानकारी का पता लगाने, पहचानने और विश्लेषण करने की कुंजी है। यातायात, निरीक्षण, सुरक्षा निगरानी, मौसम विज्ञान, चिकित्सा और अन्य उद्योगों में इसके अनुप्रयोगों की एक विस्तृत श्रृंखला है।
2. कूल्ड और अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टरों की विशेषताएं क्या हैं?
इन्फ्रारेड फोकल प्लेन डिटेक्टरों को कूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर और अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर में विभाजित किया जा सकता है। कूल्ड इंफ्रारेड डिटेक्टर उच्च संवेदनशीलता के साथ कम तापमान वाले वैक्यूम वातावरण में काम करता है और अधिक सूक्ष्म तापमान अंतर को अलग कर सकता है, जबकि अनकूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर को क्रायोजेनिक वातावरण की आवश्यकता नहीं होती है और यह कमरे के तापमान पर काम कर सकता है।
3. इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, वे सभी वस्तुएँ जिनका तापमान परम शून्य (-273℃) से अधिक है, अवरक्त किरणें उत्सर्जित कर सकती हैं। लक्ष्य और पृष्ठभूमि के बीच अवरक्त विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप अलग-अलग इन्फ्रारेड छवियां प्राप्त कर सकते हैं, जिन्हें थर्मल इमेज भी कहा जाता है।
4. इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
लक्ष्य द्वारा उत्सर्जित अवरक्त विकिरण थर्मल डिटेक्टर की सेंसिंग रेंज में प्रवेश करता है, फिर अवरक्त डिटेक्टर विभिन्न तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है।
5. कूल्ड इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो डिटेक्टर देवर कूलर (डीडीसी) द्वारा प्रदान किया जाता है। इसमें उच्च संवेदनशीलता है और यह अनकूल्ड इन्फ्रारेड डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को पहचान सकता है। यह बहुत लंबी दूरी यानी दस किलोमीटर से भी अधिक दूर की वस्तुओं का पता लगा सकता है, पहचान सकता है। कूल्ड डिटेक्टर की संरचना बहुत जटिल होती है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में लागत अपेक्षाकृत अधिक होती है।
