xसंकल्प | 640x512 / 15μm | नेटडी | ≤17mK |
---|---|---|---|
वर्णक्रमीय श्रेणी | 3.7 ~ 4.8μm | आकार | 147x58.5x71 मिमी |
हाई लाइट | उच्च संवेदनशीलता MWIR कैमरा कोर,निकटता बोर्ड MWIR कैमरा कोर,MCT कूल्ड कैमरा मॉड्यूल |

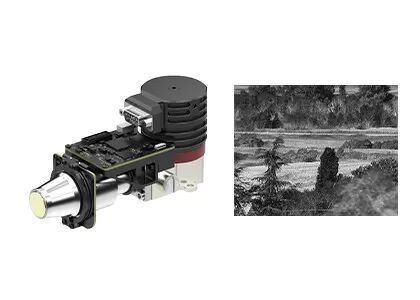

निकटता बोर्ड के साथ एमसीटी एमडब्ल्यूआईआर कैमरा कोर उच्च संवेदनशीलता
उच्च संवेदनशीलता 640x512@15μm आरएस058 एमसीटी एमडब्ल्यूआईआर एमसीटी एमडब्ल्यूआईआर कूल्ड इन्फ्रारेड मॉड्यूल निकटता बोर्ड के साथ
EYAS615A AD मॉड्यूल 640x512 प्रारूपों 15μm पिच IR FPA पर आधारित एक एनालॉग-डिजिटल कूल्ड इंफ्रारेड मॉड्यूल है।EYAS615A का विशिष्ट NETD 17mK से कम है।उच्च संवेदनशीलता बहुत लंबी दूरी पर बहुत छोटे अवरक्त विकिरण अंतर के लिए पहचान या पहचान सुनिश्चित करती है।
इस एडी मॉड्यूल में एक निकटता बोर्ड शामिल है जो एफपीए समय और संवेदनशील बिजली आपूर्ति प्रदान करता है।इसके अलावा, कैमरा लिंक इंटरफ़ेस 16 बिट कच्चे डेटा को आउटपुट करता है जो सिस्टम में डिटेक्टर के एकीकरण को बहुत सरल करता है।
इसलिए, EYAS615A मॉड्यूल OEM ग्राहकों के लिए GST C615M 640x512@15μm कूल्ड इंफ्रारेड डिटेक्टर पर तेजी से स्वीकृति परीक्षण करना आसान बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इंफ्रारेड मॉड्यूल या पूर्ण इन्फ्रारेड थर्मल कैमरा या कूल्ड इंफ्रारेड पर आधारित सिस्टम के विकास की अवधि को छोटा करता है। संसूचक।
- विकसित करने और एकीकृत करने में आसान
- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल
- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं
- 5V सिंगल-सप्लाई
- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम
आदर्श | EYAS615A |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640x512 |
पिक्सेल पिच | 15μm |
क्रायोकूलर | RS058 |
वर्णक्रमीय श्रेणी | 3.7μm~4.8μm मेगावाट |
ठंडा करने का समय (25 डिग्री सेल्सियस) | 6मिनट |
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) | ≤17mK |
काम प्रणाली | |
फ्रेम रेट | 1 ~ 120 हर्ट्ज समायोज्य |
काम प्रणाली | स्नैपशॉट;आईटीआर/आईडब्ल्यूआर एकीकरण मोड;विंडोज मोड;विरोधी प्रस्फुटन |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | क्यूएसएच 60 पिन |
डिजिटल वीडियो | कैमरालिंक: आउटपुट 16 बिट रॉ डेटा |
बाहरी सिंक | CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक |
संचार | कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps |
बिजली की आपूर्ति | 1 चैनल इमेजिंग पैनल: 5V 1 चैनल क्रायोकूलर: 24V |
स्थिर बिजली की खपत | 7W |
आयाम (मिमी) | 147×58.5×71 |
वज़न | ≤680g |
वर्किंग टेम्परेचर | -40°C ~ +60°C |
कंपन परिमाण | कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक |
EYAS615A थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
1. फोकल प्लेन ऐरे इंफ्रारेड डिटेक्टरों का उपयोग किन उद्योगों में किया जाता है?
इन्फ्रारेड फोकल प्लेन डिटेक्टर थर्मल इमेजिंग सिस्टम का मुख्य घटक है, और वस्तुओं की इन्फ्रारेड जानकारी का पता लगाने, पहचानने और विश्लेषण करने की कुंजी है।इसमें यातायात, निरीक्षण, सुरक्षा निगरानी, मौसम विज्ञान, चिकित्सा और अन्य उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला है।
2. कूल्ड और अनकूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर की विशेषताएं क्या हैं?
इन्फ्रारेड फोकल प्लेन डिटेक्टरों को कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर और अनकूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर में विभाजित किया जा सकता है।कूल्ड इंफ्रारेड डिटेक्टर उच्च संवेदनशीलता के साथ कम तापमान वाले वैक्यूम वातावरण में काम करता है और अधिक सूक्ष्म तापमान अंतर को अलग कर सकता है, जबकि बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर को क्रायोजेनिक वातावरण की आवश्यकता नहीं होती है और यह कमरे के तापमान पर काम कर सकता है।
3. इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, वे सभी वस्तुएं जिनका तापमान परम शून्य (- 273 ℃) से अधिक है, अवरक्त किरणों को विकीर्ण कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न इन्फ्रारेड छवियां प्राप्त कर सकते हैं, जिन्हें थर्मल छवियां भी कहा जाता है।
4. इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
इन्फ्रारेड विकिरण जो लक्ष्य द्वारा उत्सर्जित होता है, थर्मल डिटेक्टर की सेंसिंग रेंज में प्रवेश करता है, फिर इन्फ्रारेड डिटेक्टर विभिन्न तीव्रता के विकिरण सिग्नल को संबंधित विद्युत सिग्नल में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रोसेसिंग के माध्यम से इन्फ्रारेड छवि बनाता है जिसे देखा जा सकता है खुली आंखें।
5. कूल्ड इंफ्रारेड डिटेक्टरों के क्या फायदे हैं?
कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर संचालित होता है जो एक डिटेक्टर देवर कूलर (डीडीसी) द्वारा प्रदान किया जाता है।इसमें उच्च संवेदनशीलता है और यह बिना कूल्ड इंफ्रारेड डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को भेद सकता है।यह बहुत लंबी दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और पहचान सकता है जो दस किलोमीटर से अधिक दूर है।कूल्ड डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत अधिक लागत आती है।
