ठंडा गर्म MWIR इन्फ्रारेड थर्मल कैमरा मॉड्यूल 640x512 रिज़ॉल्यूशन और 15μm पिक्सेल पिच के साथ

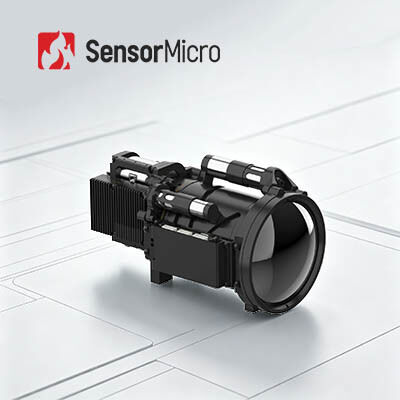

  • Cooled HOT MWIR Infrared Thermal Camera Module with 640x512 Resolution and 15μm Pixel Pitch
  • Cooled HOT MWIR Infrared Thermal Camera Module with 640x512 Resolution and 15μm Pixel Pitch
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या गेविन GC615HMG
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
प्रकार हॉट एमडब्ल्यूआईआर कूल्ड इन्फ्रारेड कैमरा कोर संकल्प 640x512 / 15μm
आईआर डिटेक्टर एनईटीडी (23℃) 20एमके (एफ4) आकार 71×55×84मिमी
मध्य तरंग दैर्ध्य 3.7μm±0.2μm~4.8μm±0.2μm विशेषताएँ आसान एकीकरण
प्रमुखता देना

कूल्ड कैमरा मॉड्यूल 30um

,

320x256 30um कूल्ड कैमरा मॉड्यूल

,

OEM इन्फ्रारेड कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
कूल्ड हॉट MWIR 640x512 / 15μm इन्फ्रारेड थर्मल कैमरा मॉड्यूल
उत्पाद अवलोकन

GAVIN GC615HMG एक उच्च तापमान संचालित MWIR कूल्ड इंफ्रारेड कैमरा कोर है जो 640×512 रिज़ॉल्यूशन, 15μm पिक्सेल पिच FPA डिटेक्टर पर बनाया गया है। उन्नत डीआरसी, 2डी/3डी शोर में कमी और बढ़त वृद्धि एल्गोरिदम को अपनाते हुए, मॉड्यूल उच्च-स्पष्टता, कम-शोर और उच्च-निष्ठा थर्मल इमेजिंग प्रदान करता है। इसकी मालिकाना HOT तकनीक 150K अधिकतम ऑपरेटिंग तापमान और ≤3min30s तेज़ कूलिंग का समर्थन करती है, जबकि अनुकूलित SWaP मेट्रिक्स को बनाए रखती है: 71×55×84 मिमी आकार, 350 ग्राम वजन और 7W विशिष्ट बिजली खपत।

मुख्य विशेषताएं
  • मुख्यधारा एफपीए, स्पष्ट इमेजिंग- उत्कृष्ट बहुमुखी प्रतिभा के साथ 640×512/15μm बड़े प्रारूप वाले HOT MWIR कूल्ड इंफ्रारेड डिटेक्टर के आधार पर विकसित किया गया। बेहतर छवि स्पष्टता के लिए डीआरसी, 2डी/3डी शोर में कमी और एज एन्हांसमेंट सहित अगली पीढ़ी के इमेज प्रोसेसिंग एल्गोरिदम से लैस।
  • हॉट टेक्नोलॉजी अग्रणी स्वैप अनुकूलन- शीतलन समय ≤3min30s के साथ 150K तक उच्च तापमान संचालन का समर्थन करता है। कॉम्पैक्ट डिज़ाइन: 71×55×84 मिमी आकार, 350 ग्राम वजन और 7W बिजली की खपत।
  • समृद्ध इंटरफ़ेस, आसान एकीकरण- लचीले RAW/YUV इमेज आउटपुट विकल्पों के साथ कैमरालिंक/USB 3.0/GigE/HDMI/SDI/MIPI/फाइबर ऑप्टिक इंटरफेस का समर्थन करता है।
उत्पाद विशिष्टताएँ
नमूना गेविन GC615HMG
प्रदर्शन सूचक रिज़ॉल्यूशन: 640×512
पिक्सेल आकार: 15μm
क्रायोकूलर: RS058
वर्णक्रमीय प्रतिक्रिया: 3.7μm±0.2μm~4.8μm±0.2μm
आईआर डिटेक्टर एनईटीडी (23℃): 20mK (F4)
मूर्ति प्रोद्योगिकी फ़्रेम दर: 50Hz (F4) / 30Hz (F5.5)
डिजिटल ज़ूम: 1× से 8× निरंतर डिजिटल ज़ूम
छवि दिशा: क्षैतिज/ऊर्ध्वाधर/तिरछे पलटें
छवि एल्गोरिदम: डीआरसी, 2डी/3डी छवि शोर में कमी, ईई
विद्युतीय एनालॉग वीडियो: PAL/NTSC
डिजिटल वीडियो: मानक: डीवीपी/एलवीडीएस/यूएसबी2.0
विकल्प: कैमरालिंक/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर
बाहरी सिंक: मानक: एलवी-टीटीएल, विकल्प: आरएस422/एलवीडीएस
संचार: मानक: USB2.0/LV-TTL, विकल्प: RS422/CAN/USB3.0/GigE
विद्युत आपूर्ति: 12V±1V
स्थिर बिजली की खपत (23℃): ≤7W
ठंडा करने का समय (23℃): ≤3min30s
भौतिक आकार: 71×55×84मिमी
वज़न: ≤350 ग्राम
ऑपरेटिंग तापमान: -40℃~+71℃
ऑप्टिकल लेंस विकल्प निश्चित फोकस: 25mm/F2
निरंतर ज़ूम: 18~275mm/F5.5, 110~1100mm/F5.5, 15~300mm/F4, 23~450mm/F4
औद्योगिक अनुप्रयोग
GAVIN GC615HMG थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से NDT, पर्यावरण निगरानी, ​​लंबी दूरी की निगरानी, ​​वैज्ञानिक अनुसंधान और अन्य औद्योगिक अनुप्रयोगों सहित कई क्षेत्रों में उपयोग किया जाता है।
हमारे फायदे
  • उत्पाद अनुकूलन- उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन समायोजित करें और एल्गोरिदम अनुकूलित करें
  • ऑन-साइट तकनीकी सहायता एवं प्रशिक्षण- मुख्य ग्राहकों को व्यावहारिक सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करें
  • नए उत्पादों और बाज़ारों के लिए संयुक्त नवाचार- नवीन इन्फ्रारेड एप्लिकेशन समाधानों को सह-विकसित करने के लिए ग्राहकों के साथ सहयोग करें
अक्सर पूछे जाने वाले प्रश्नों
1. फोकल प्लेन ऐरे इंफ्रारेड डिटेक्टरों का उपयोग किन उद्योगों में किया जाता है?
इन्फ्रारेड फोकल प्लेन डिटेक्टर थर्मल इमेजिंग सिस्टम का मुख्य घटक है और वस्तुओं की इन्फ्रारेड जानकारी का पता लगाने, पहचानने और विश्लेषण करने के लिए आवश्यक है। यातायात, निरीक्षण, सुरक्षा निगरानी, ​​मौसम विज्ञान, चिकित्सा और अन्य उद्योगों में इसका व्यापक अनुप्रयोग है।
2. कूल्ड और अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टरों की विशेषताएं क्या हैं?
इन्फ्रारेड फोकल प्लेन डिटेक्टरों को कूल्ड और अनकूल्ड प्रकारों में विभाजित किया गया है। कूल्ड इंफ्रारेड डिटेक्टर उच्च संवेदनशीलता के साथ कम तापमान वाले वैक्यूम वातावरण में काम करते हैं और अधिक सूक्ष्म तापमान अंतर को अलग कर सकते हैं। अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर क्रायोजेनिक वातावरण की आवश्यकता के बिना कमरे के तापमान पर काम करते हैं।
3. इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
लक्ष्य द्वारा उत्सर्जित इन्फ्रारेड विकिरण थर्मल डिटेक्टर की सेंसिंग रेंज में प्रवेश करता है। इन्फ्रारेड डिटेक्टर विभिन्न तीव्रता के विकिरण संकेतों को संबंधित विद्युत संकेतों में परिवर्तित करता है, जिन्हें फिर प्रवर्धित किया जाता है और नग्न आंखों को दिखाई देने वाली अवरक्त छवियों को बनाने के लिए संसाधित किया जाता है।
4. कूल्ड इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर डिटेक्टर देवर कूलर (डीडीसी) द्वारा प्रदान किए गए कम तापमान पर काम करते हैं। वे उच्च संवेदनशीलता प्रदान करते हैं और बिना कूल्ड डिटेक्टरों की तुलना में अधिक सूक्ष्म तापमान अंतर को पहचान सकते हैं। वे दस किलोमीटर से अधिक दूरी पर वस्तुओं का पता लगा सकते हैं, पहचान सकते हैं। कूल्ड डिटेक्टरों की जटिल संरचना के परिणामस्वरूप अनकूल्ड डिटेक्टरों की तुलना में अपेक्षाकृत अधिक लागत आती है।
