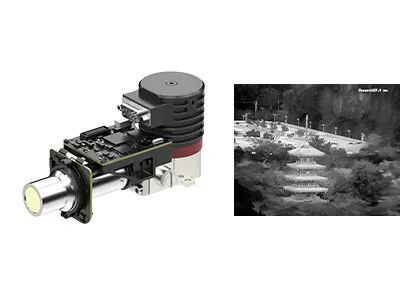

640x512 15μM कूल्ड कैमरा मॉड्यूल RS058 T2SL LWIR कैमरा कोर

  • 640x512 15μM Cooled Camera Modules RS058 T2SL LWIR Camera Core
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या EYAS615L
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 / 15μm नेटडी ≤25mK
वर्णक्रमीय श्रेणी 7.7 ~ 9.5μm (एलडब्ल्यू) आकार 142x58.5x71mm
हाई लाइट

15uM कूल्ड कैमरा मॉड्यूल

,

कूल्ड कैमरा मॉड्यूल 640x512

,

RS058 T2SL LWIR कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण

640x512 15μM कूल्ड कैमरा मॉड्यूल RS058 T2SL LWIR कैमरा कोर

EYAS615L कूल्ड कैमरा मॉड्यूल



कूल्ड AD मॉड्यूल 640x512 / 15μm RS058 T2SL LWIR फास्ट इंटीग्रेशन के लिए कूल्ड इन्फ्रारेड मॉड्यूल



उत्पाद वर्णन



EYAS सीरीज कूल्ड AD मॉड्यूल में कूल्ड IR डिटेक्टरों से एनालॉग सिग्नल को डिजिटल वीडियो स्ट्रीम आउटपुट में बदलने के लिए प्री-एम्पलीफायर फ़ंक्शन होता है।यह विभिन्न रिज़ॉल्यूशन प्रारूपों और विभिन्न तरंग बैंडों के साथ उपलब्ध है।EYAS615L 640x512 / 15μm LWIR कूल्ड डिटेक्टर और RS058 क्रायोकूलर एकीकृत के साथ EYAS परिवार का सदस्य है।



ईवाईएएस सीरीज कूल्ड एडी मॉड्यूल के साथ, ओईएम ग्राहकों के लिए जीएसटी इन्फ्रारेड डिटेक्टरों पर तेजी से स्वीकृति परीक्षण करना आसान है, तेजी से माध्यमिक विकास शुरू करना और कूल्ड इंफ्रारेड डिटेक्टरों के आधार पर मॉड्यूल और पूर्ण उत्पादों की विकास अवधि को कम करना आसान है।



ग्लोबल सेंसर तकनीक एक अग्रणी इन्फ्रारेड डिटेक्टर आपूर्तिकर्ता और OEM कैमरा मॉड्यूल निर्माता है।कंपनी 20 हजार वर्ग मीटर साफ कमरे के साथ 30 हजार वर्ग मीटर के क्षेत्र को कवर करती है, जो ग्राहकों को इन्फ्रारेड उत्पादों की स्थिर आपूर्ति प्रदान कर सकती है।



मुख्य विशेषताएं



- विकसित करने और एकीकृत करने में आसान

- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल

- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं

- 5V सिंगल-सप्लाई

- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम



उत्पाद की विशेषताएं



आदर्श EYAS615L
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रायोकूलर RS058
वर्णक्रमीय श्रेणी 7.7μm ~ 9.5μm एलडब्ल्यू
ठंडा करने का समय (25 डिग्री सेल्सियस) 5.5मिनट
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) ≤25mK
काम प्रणाली
फ्रेम रेट 1 ~ 160 हर्ट्ज समायोज्य
काम प्रणाली स्नैपशॉट;आईटीआर और इंटरलेस बिनिंग इंटीग्रेशन मोड;विंडोज मोड;विरोधी प्रस्फुटन
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस क्यूएसएच 60pin
डिजिटल वीडियो कैमरालिंक: आउटपुट 16 बिट रॉ डेटा
बाहरी सिंक CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक
संचार कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps
बिजली की आपूर्ति 1 चैनल इमेजिंग पैनल: 5V
1 चैनल क्रायोकूलर: 24V
स्थिर बिजली की खपत 9डब्ल्यू
आयाम (मिमी) 148×58.5×71
वज़न ≤680g
वर्किंग टेम्परेचर -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक



औद्योगिक अनुप्रयोग



EYAS615L थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।



640x512 15μM कूल्ड कैमरा मॉड्यूल RS058 T2SL LWIR कैमरा कोर 0



जीएसटी इन्फ्रारेड के बारे में



640x512 15μM कूल्ड कैमरा मॉड्यूल RS058 T2SL LWIR कैमरा कोर 1



पूछे जाने वाले प्रश्न



1.इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, वे सभी वस्तुएं जिनका तापमान परम शून्य (- 273 ℃) से अधिक है, अवरक्त किरणों को विकीर्ण कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न इन्फ्रारेड छवियां प्राप्त कर सकते हैं, जिन्हें थर्मल छवियां भी कहा जाता है।

2. इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
इन्फ्रारेड विकिरण जो लक्ष्य द्वारा उत्सर्जित होता है, थर्मल डिटेक्टर की सेंसिंग रेंज में प्रवेश करता है, फिर इन्फ्रारेड डिटेक्टर विभिन्न तीव्रता के विकिरण सिग्नल को संबंधित विद्युत सिग्नल में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रोसेसिंग के माध्यम से इन्फ्रारेड छवि बनाता है जिसे देखा जा सकता है खुली आंखें।

3. कूल्ड इंफ्रारेड डिटेक्टरों के क्या फायदे हैं?
कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर संचालित होता है जो एक डिटेक्टर देवर कूलर (डीडीसी) द्वारा प्रदान किया जाता है।इसमें उच्च संवेदनशीलता है और यह बिना कूल्ड इंफ्रारेड डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को भेद सकता है।यह बहुत लंबी दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और पहचान सकता है जो दस किलोमीटर से अधिक दूर है।कूल्ड डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत अधिक लागत आती है।
