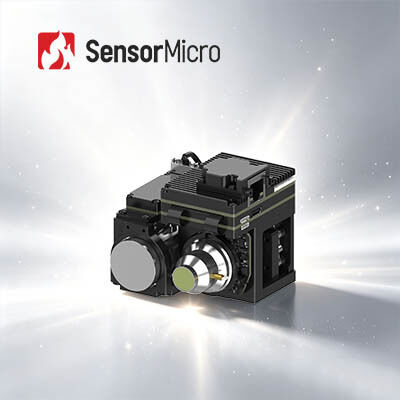

तेज़ एकीकरण के लिए 640x512 रिज़ॉल्यूशन 15μm पिक्सेल आकार MWIR कूल्ड इन्फ्रारेड मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | गेविन GC615HMG |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | एल/सी,टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 / 15μm | आईआर डिटेक्टर एनईटीडी (23℃) | 20एमके (एफ4) |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 3.7μm±0.2μm~4.8μm±0.2μm | फ्रेम रेट | 50 हर्ट्ज (एफ4) / 30 हर्ट्ज (एफ5.5) |
| ठंडा करने का समय (23℃) | ≤3मिनट30s | स्थिर बिजली की खपत (23℃) | ≤7W |
| प्रमुखता देना | 15uM कूल्ड कैमरा मॉड्यूल,कूल्ड कैमरा मॉड्यूल 640x512,RS058 T2SL LWIR कैमरा कोर |
||
उत्पाद विवरण
तेजी से एकीकरण के लिए 640x512 / 15μm MWIR शीतल अवरक्त मॉड्यूल
उत्पाद का अवलोकन
GAVIN GC615HMG शीतल कैमरा कोर के साथ उत्कृष्ट मध्य-लहर अवरक्त इमेजिंग प्रदर्शन अनलॉक करें।उद्योग के अग्रणी 640×512/15μm बड़े प्रारूप HOT डिटेक्टर और उन्नत छवि प्रसंस्करण प्रौद्योगिकी से लैस, यह आश्चर्यजनक स्पष्टता और स्थिरता के साथ हर सूक्ष्म थर्मल विवरण को कैप्चर करता है।
इमेजिंग की गुणवत्ता और पोर्टेबिलिटी के बीच व्यापार को तोड़ते हुए, इसकी अभिनव HOT संरचना तेजी से ठंडा करने की प्रतिक्रिया, अल्ट्रा-कॉम्पैक्ट आकार और कम बिजली संचालन प्राप्त करती है,सिस्टम लोड और ऊर्जा की खपत को काफी कम करनाबहुमुखी इंटरफेस संगतता और लचीले छवि आउटपुट मोड द्वितीयक विकास और सिस्टम एकीकरण को नाटकीय रूप से सरल बनाते हैं।
चाहे पोर्टेबल हैंडहेल्ड डिवाइस, हवाई/वाहन मोबाइल पेलोड या 24/7 लंबी अवधि की निगरानी परियोजनाओं के लिए, GC615HMG लगातार विश्वसनीय,जटिल अनुप्रयोग वातावरण में उच्च परिशुद्धता अवरक्त इमेजिंग प्रदर्शन.
मुख्य विशेषताएं
मुख्यधारा FPA, स्पष्ट इमेजिंग
- 640×512/15μm बड़े प्रारूप के HOT MWIR ठंडा अवरक्त डिटेक्टर के आधार पर विकसित, उत्कृष्ट बहुमुखी प्रतिभा प्रदान करता है
- अगली पीढ़ी के इमेज प्रोसेसिंग एल्गोरिदम से लैस, जिसमें डीआरसी, 2 डी / 3 डी शोर में कमी और किनारे में वृद्धि (ईई) शामिल है, जो स्पष्ट चित्र प्रदान करता है
HOT प्रौद्योगिकी अग्रणी SWaP अनुकूलन
- 150K तक के उच्च तापमान संचालन का समर्थन करता है, ठंडा होने का समय ≤ 3min30s
- कॉम्पैक्ट आकारः 71×55×84 मिमी, वजनः 350 ग्राम, बिजली की खपतः 7W
समृद्ध इंटरफ़ेस, आसान एकीकरण
- कैमरालिंक/यूएसबी 3.0/जीआईजीई/एचडीएमआई/एसडीआई/एमआईपीआई/फाइबर ऑप्टिक इंटरफ़ेस का समर्थन करता है
- लचीला RAW/YUV छवि आउटपुट
उत्पाद विनिर्देश
| मॉडल | गेविन GC615HMG |
|---|---|
| प्रदर्शन संकेतक | संकल्पः 640×512 पिक्सेल आकारः 15μm क्रिओकूलर: RS058 स्पेक्ट्रल प्रतिक्रियाः 3.7μm±0.2μm ∙4.8μm±0.2μm IR डिटेक्टर NETD (23°C): 20mK (F4) |
| छवि प्रसंस्करण | फ्रेम दरः 50 हर्ट्ज (F4) / 30 हर्ट्ज (F5.5) डिजिटल ज़ूमः 1× से 8× तक निरंतर डिजिटल ज़ूम छवि दिशाः क्षैतिज/ऊर्ध्वाधर/आयामी रूप से फ्लिप करें छवि एल्गोरिथ्मः डीआरसी, 2 डी / 3 डी छवि शोर में कमी, ईई |
| विद्युत | एनालॉग वीडियोः PAL/NTSC डिजिटल वीडियोः मानकः डीवीपी/एलवीडीएस/यूएसबी2.0 विकल्पः कैमरालिंक/यूएसबी3.0/जीआईजीई/एसडीआई/एचडीएमआई/एमआईपीआई/एकल मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर बाहरी सिंकः मानकः LV-TTL विकल्पः RS422/LVDS संचारः मानकः USB2.0/LV-TTL विकल्पः RS422/CAN/USB3.0/GigE बिजली की आपूर्तिः 12V±1V स्थिर बिजली की खपत (23°C): ≤7W ठंडा होने का समय (23°C): ≤3min30s |
| शारीरिक | आकार (मिमी): 71×55×84 वजन (जी): ≤350 ऑपरेटिंग तापमानः -40°C~+71°C |
| ऑप्टिकल लेंस | फिक्स्ड फोकसः 25 मिमी/एफ2 निरंतर ज़ूमः 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4 |
औद्योगिक अनुप्रयोग
गैविन जीसी615एचएमजी थर्मल इमेजिंग मॉड्यूल का उपयोग एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में व्यापक रूप से किया जाता है।
मानक सेवा
पूर्ण प्रलेखन
उत्पाद मैनुअल, सेटअप गाइड, और चयन संदर्भ। बिना अनुमान के शुरू करें।
विकास एवं परीक्षण सहायता
नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और मापदंड सत्यापन को आसान बनाया गया।
उन्नत डेवलपर टूलकिट
एसडीके, एपीआई, एल्गोरिदम, और गहरी एकीकरण के लिए डिबगिंग उपकरण।
दूरस्थ तकनीकी सहायता
24/7 समर्थन - त्वरित प्रतिक्रिया और महत्वपूर्ण मुद्दों के लिए समय पर समाधान।
वारंटी
मूल भागों और इष्टतम प्रदर्शन को बहाल करने के लिए सख्त प्रक्रिया अनुपालन।
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, जिन वस्तुओं का तापमान पूर्ण शून्य (-273°C) से अधिक है, वे सभी अवरक्त किरणें उत्सर्जित कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न अवरक्त छवियों प्राप्त कर सकते हैं, जो भी थर्मल छवियों कहा जाता है.
इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
लक्ष्य द्वारा उत्सर्जित इन्फ्रारेड विकिरण थर्मल डिटेक्टर की सेंसिशन रेंज में प्रवेश करता है,फिर इन्फ्रारेड डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में बदल देता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है।
ठंडे इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो डिटेक्टर डेवर कूलर (ddc) द्वारा प्रदान किया जाता है।यह उच्च संवेदनशीलता है और uncooled अवरक्त डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को अलग कर सकते हैंयह 10 किलोमीटर से अधिक की दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और उन्हें पहचान सकता है।ठंडा डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत उच्च लागत होती है.
