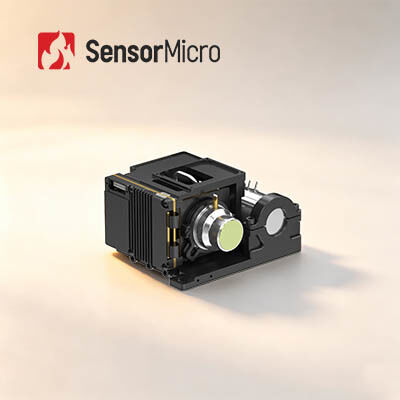

1024×768 रिज़ॉल्यूशन 10μm पिक्सेल आकार लंबी दूरी की निगरानी के लिए ठंडा अवरक्त थर्मल मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | गेविन GC1010HMG |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1024 × 768/10μM | फ्रेम रेट | 50 हर्ट्ज |
|---|---|---|---|
| आईआर डिटेक्टर एनईटीडी (23℃) | 20mK(F2); 25एमके(एफ4) | वर्णक्रमीय श्रेणी | 3.7~4.8μm |
| आकार | 87×94×54.5मिमी | वज़न | ≤460 ग्राम |
| प्रमुखता देना | 15um MWIR ठंडा थर्मल मॉड्यूल,एमसीटी सामग्री ठंडा थर्मल मॉड्यूल,देवर कूलर असेंबली कूल्ड कैमरा मॉड्यूल |
||
उत्पाद विवरण
लंबी दूरी की निगरानी के लिए 10μm 1024×768 ठंडा गर्म MWIR इन्फ्रारेड थर्मल मॉड्यूल
उत्पाद का अवलोकन
GAVIN GC1010HMG ठंडा इन्फ्रारेड कैमरा कोर में 1024×768, 10μm HOT MWIR डिटेक्टर है। GC615HMG मॉडल की तुलना में बड़े फोकल प्लेन सरणी और छोटे पिक्सेल के साथ,यह जटिल विवरणों के साथ तेज छवियों को कैप्चर करता है. उन्नत अगली पीढ़ी की छवि प्रसंस्करण एल्गोरिदम द्वारा संचालित, यह लगातार स्थिर, प्रीमियम थर्मल छवियों का उत्पादन करता है। HOT तकनीक का लाभ उठाते हुए, मॉड्यूल उत्कृष्ट SWaP प्रदर्शन प्राप्त करता है,कम आयामों, हल्का वजन और कम बिजली की खपत के साथ। प्रचुर मात्रा में डिजिटल वीडियो इंटरफेस और लचीली छवि आउटपुट मोड से सुसज्जित,यह आसानी से एकीकृत कोर हैंडहेल्ड सिस्टम फिट बैठता है, एयरबोर्न मोबाइल पेलोड और दीर्घकालिक निगरानी अनुप्रयोग, लघुकरण, ऊर्जा दक्षता और लंबी दूरी के पता लगाने को प्राथमिकता देने वाली कॉम्पैक्ट परियोजनाओं के लिए पूरी तरह से पूरा करते हैं।
मुख्य विशेषताएं
- बड़े एफपीए और छोटे पिक्सेल आकार के साथ बेहतर गुणवत्ता
- 1024×768/10μm बड़े प्रारूप के HOT MWIR ठंडा इन्फ्रारेड डिटेक्टर के आधार पर विकसित, स्पष्ट चित्र और व्यापक दृश्य क्षेत्र प्रदान करता है
- अगली पीढ़ी के छवि प्रसंस्करण एल्गोरिदम से लैस, जिसमें डीआरसी, 2 डी / 3 डी शोर में कमी, और बेहतर छवि गुणवत्ता के लिए ईई किनारे में वृद्धि शामिल है
- छोटे 10μm पिक्सेल आकार उच्च स्थानिक संकल्प और बेहतर संकेत-शोर अनुपात प्रदान करता है
- HOT प्रौद्योगिकी द्वारा अग्रणी SWaP अनुकूलन
- 150K उच्च तापमान संचालन का समर्थन करता है, ठंडा होने का समय ≤ 4min
- कॉम्पैक्ट आकारः 87×94×54.5 मिमी, हल्का वजनः 460 ग्राम
- समृद्ध इंटरफ़ेस, आसान एकीकरण
- CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/फाइबर ऑप्टिक इंटरफेस का समर्थन करता है
- लचीला RAW/YUV छवि आउटपुट
उत्पाद विनिर्देश
| मॉडल | गेविन GC1010HMG |
|---|---|
| संकल्प | 1024×768 |
| पिक्सेल आकार | 10μm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7μm±0.2μm ∙4.8μm±0.2μm |
| IR डिटेक्टर NETD ((23°C) | 20mK ((F2); 25mK ((F4) |
| फ्रेम दर | 50Hz |
| डिजिटल ज़ूम | 1× से 8× निरंतर डिजिटल ज़ूम |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/व्याकरणीय फ्लिप |
| छवि एल्गोरिथ्म | डीआरसी, 2 डी/3 डी छवि शोर में कमी, ईई |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | मानक: डीवीपी/एलवीडीएस/यूएसबी2.0 विकल्पः कैमरालिंक/यूएसबी3.0/जीआईजीई/एसडीआई/एचडीएमआई/एमआईपीआई/एकल मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर |
| बाहरी सिंक | मानकः LV-TTL विकल्पः RS422/LVDS |
| संचार | मानकः USB2.0/LV-TTL विकल्पः RS422/CAN/USB3.0/GigE |
| विद्युत आपूर्ति | 12V±1V |
| स्थिर बिजली की खपत ((23°C) | ≤8W |
| ठंडा होने का समय ((23°C) | ≤4 मिनट |
| आकार ((मिमी) | 87×94×545 |
| वजन ((g) | ≤460 |
| ऑपरेटिंग तापमान | -40°C~+71°C |
| ऑप्टिकल लेंस | फिक्स्ड फोकसः 25 मिमी/एफ2 |
औद्योगिक अनुप्रयोग
गैविन जीसी1010एचएमजी थर्मल इमेजिंग मॉड्यूल का उपयोग एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में व्यापक रूप से किया जाता है।
हमारी इन्फ्रारेड डिटेक्टर लाइन
इन-हाउस इन्फ्रारेड डिटेक्टर प्रौद्योगिकियां
- 8-इंच 0.11μm VOx अनकूल्ड इन्फ्रारेड डिटेक्टर
- 8-इंच 0.5μm एमसीटी कूल्ड इन्फ्रारेड डिटेक्टर
- 8-इंच 0.5μm T2SL ठंडा इन्फ्रारेड डिटेक्टर
उत्पादन क्षमता और लाभ
- प्रति वर्ष 6 मिलियन स्वयं विकसित अवरक्त डिटेक्टर
- 30,000 वर्ग मीटर की अर्धचालक निर्माण सुविधा
- 20,000 m2 स्वच्छ कमरे का क्षेत्रफल
अक्सर पूछे जाने वाले प्रश्न
थर्मल संवेदनशीलता क्या है?
थर्मल संवेदनशीलता, जिसे NETD (शोर समकक्ष तापमान अंतर) भी कहा जाता है, मध्यम तरंग (MWIR) और लंबी तरंग (LWIR) थर्मल इमेजिंग कैमरों का मूल्यांकन करने के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित हैयह एक संख्यात्मक मान है जो तापमान अंतर के संकेत-शोर अनुपात का प्रतिनिधित्व करता है और मिली केल्विन्स (mK) में मापा जाता है।संवेदनशीलता जितनी अधिक होगी, छवि उतनी ही स्पष्ट होगी.
थर्मल इमेजिंग का उपयोग क्या है?
तापमान माप और सभी मौसम की इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन दोनों प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से सुरक्षा और निगरानी में उपयोग किया जाता है, औद्योगिक निरीक्षण, अग्निशमन, पूर्वानुमान रखरखाव, एडीएएस, महामारी की रोकथाम, एआईओटी आदि।
