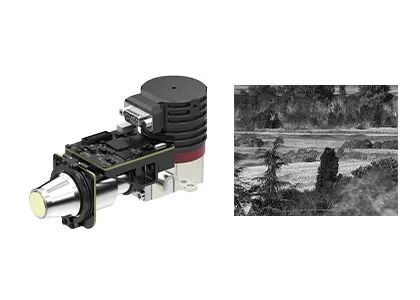

15µm 640x512 एम.सी.टी. एम.डब्ल्यू.आई.आर. कूल्ड थर्मल मॉड्यूल इंटीग्रेटेड ड्यूअर कूलर असेंबली के साथ

  • 15μm 640x512 MCT MWIR Cooled Thermal Module With Integrated Dewar Cooler Assembly
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या EYAS615A
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य negotiable
भुगतान शर्तें एल/सी,टी/टी
उत्पाद विवरण
संकल्प 640x512 / 15μm क्रायोकूलर RS058
नेटडी ≤17mk वर्णक्रमीय श्रेणी 3.7~4.8μm
आकार 147x58.5x71मिमी वज़न ≤680 ग्राम
प्रमुखता देना

15uM MWIR कूल्ड थर्मल मॉड्यूल

,

MCT मटेरियल कूल्ड थर्मल मॉड्यूल

,

देवर कूलर असेंबली कूल्ड कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण

15μm 640x512 MCT MWIR एकीकृत Dewar कूलर असेंबली के साथ ठंडा थर्मल मॉड्यूल

उत्पाद का वर्णन


EYAS श्रृंखला के ठंडा AD मॉड्यूल में ठंडा IR डिटेक्टरों से एनालॉग सिग्नल को डिजिटल वीडियो स्ट्रीम आउटपुट में परिवर्तित करने के लिए प्री-एम्पलीफायर फ़ंक्शन होता है।यह विभिन्न रिज़ॉल्यूशन प्रारूपों और विभिन्न तरंग बैंड के साथ उपलब्ध है. EYAS615A EYAS परिवार का सदस्य है जिसमें 640x512/15μm MWIR ठंडा डिटेक्टर और RS058 क्रायोकूलर एकीकृत है।


ईवाईएएस सीरीज के कूल्ड एडी मॉड्यूल के साथ, ओईएम ग्राहकों के लिए इन्फ्रारेड डिटेक्टरों पर तेजी से स्वीकृति परीक्षण करना आसान है,ठंडा इन्फ्रारेड डिटेक्टरों पर आधारित मॉड्यूल और पूर्ण उत्पादों का तेजी से द्वितीयक विकास शुरू करना और उनकी विकास अवधि को छोटा करना.


हम थर्मल इमेजिंग डिटेक्टर और इन्फ्रारेड मॉड्यूल के डिजाइन, निर्माण, बिक्री और विपणन में विशेषज्ञ हैं।हम अपने ग्राहकों को विभिन्न प्रकार के इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान कर सकते हैं जो द्वितीयक विकास समय को छोटा करते हैं और ग्राहकों के लिए लागत को काफी कम करते हैं.


मुख्य विशेषताएं


- डिटेक्टर संकल्पः 640x512 / 15μm

- डिटेक्टर सामग्रीः एमसीटी / एचजीसीडीटीई

- क्रायोकूलर: RS058

- फ्रेम दरः 1~120Hz समायोज्य

- आकारः 147×58.5×71 मिमी

- वजनः ≤680g

- विकसित और एकीकृत करने में आसान


उत्पाद विनिर्देश


मॉडल EYAS615A
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रियोकूलर RS058
स्पेक्ट्रल रेंज 3.7μm4.8μmMW
ठंडा होने का समय (25°C) ≤6 मिनट
इष्टतम NETD (20°C) ≤17mK
कार्य मोड
फ्रेम दर 1~120Hz समायोज्य
कार्य मोड स्नैपशॉट; आईटीआर/आईडब्ल्यूआर एकीकरण मोड; विंडोज मोड; विरोधी खिलना
विद्युत विनिर्देश
मानक बाहरी इंटरफ़ेस QSH 60 पिन
डिजिटल वीडियो कैमरेलिंकः आउटपुट 16बिट कच्चे डेटा
बाहरी सिंक CC1: INT/Frame बाहरी सिंक; CC2: MC बाहरी सिंक
संचार कैमरेलिंक सीरियल पोर्टः TFG+/-, TC+/-; 9600bps
विद्युत आपूर्ति 1 चैनल इमेजिंग पैनलः 5V
1 चैनल क्रायोकोलर: 24V
स्थिर बिजली खपत 7W
आयाम (मिमी) 147×58.5×71
वजन ≤680 ग्राम
कार्य तापमान -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन-माउंटेड हाई स्पीड परिवहन
झटका: अर्ध-साइनस तरंग, 40 ग्राम 11 एमएस, 3 अक्ष 6 दिशा 3 बार प्रत्येक


औद्योगिक अनुप्रयोग


ईवाईएएस 615 ए थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे कि रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।


15µm 640x512 एम.सी.टी. एम.डब्ल्यू.आई.आर. कूल्ड थर्मल मॉड्यूल इंटीग्रेटेड ड्यूअर कूलर असेंबली के साथ 0


हमारी इन्फ्रारेड डिटेक्टर लाइन


15µm 640x512 एम.सी.टी. एम.डब्ल्यू.आई.आर. कूल्ड थर्मल मॉड्यूल इंटीग्रेटेड ड्यूअर कूलर असेंबली के साथ 1

सामान्य प्रश्न


1थर्मल संवेदनशीलता क्या है?

थर्मल संवेदनशीलता, जिसे NETD (शोर समकक्ष तापमान अंतर) भी कहा जाता है, मध्यम तरंग (MWIR) और लंबी तरंग (LWIR) थर्मल इमेजिंग कैमरों का मूल्यांकन करने के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित हैयह एक संख्यात्मक मान है जो तापमान अंतर के संकेत-शोर अनुपात का प्रतिनिधित्व करता है और मिली केल्विन्स (mK) में मापा जाता है।संवेदनशीलता जितनी अधिक होगी, छवि उतनी ही स्पष्ट होगी.


2थर्मल इमेजिंग के क्या अनुप्रयोग हैं?

तापमान माप और सभी मौसम की इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन दोनों प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से सुरक्षा और निगरानी में उपयोग किया जाता है, यूएवी पेलोड, औद्योगिक निरीक्षण, अग्निशमन, पूर्वानुमान रखरखाव, एडीएएस, महामारी की रोकथाम, एआईओटी आदि।
