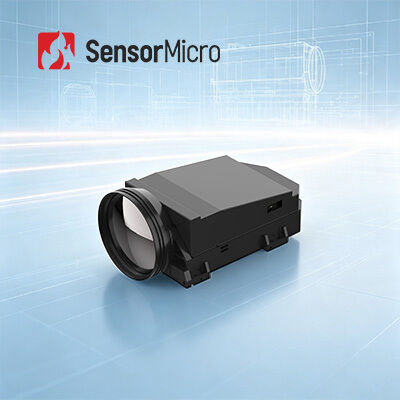

1280×1024 रेज़ोल्यूशन 18mK NETD और 50Hz फ़्रेम रेट के साथ फास्ट इंटीग्रेशन कूल्ड HD MWIR थर्मल इमेजिंग मॉड्यूल

  • Fast Integration Cooled HD MWIR Thermal Imaging Module with 1280×1024 Resolution 18mK NETD and 50Hz Frame Rate
  • Fast Integration Cooled HD MWIR Thermal Imaging Module with 1280×1024 Resolution 18mK NETD and 50Hz Frame Rate
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या गेविन GC1212MA
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1280×1024/12μm आईआर डिटेक्टर एनईटीडी (23℃) 18एमके(एफ2/एफ4)
वर्णक्रमीय श्रेणी 3.7~4.8μm मेगावाट फ्रेम रेट 50 हर्ट्ज
आकार 149×58.5×80मिमी वज़न ≤680 ग्राम
प्रमुखता देना

तेजी से एकीकरण MWIR थर्मल मॉड्यूल

,

एमसीटी ठंडा थर्मल मॉड्यूल

,

15um MWIR शीतल कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
तेज़ एकीकरण कूल्ड HD MWIR थर्मल इमेजिंग मॉड्यूल 1280×1024/12μm
उत्पाद अवलोकन

GAVIN GC1212MA HD MWIR कूल्ड इन्फ्रारेड कैमरा कोर में इन-हाउस विकसित 1280×1024/12μm कूल्ड MWIR डिटेक्टर है। समान सक्रिय इमेजिंग क्षेत्र में पारंपरिक 640×512 डिटेक्टरों की तुलना में चार गुना पिक्सेल मात्रा के साथ, यह विस्तारित दृश्य क्षेत्र का समर्थन करता है और समृद्ध छवि विवरण कैप्चर करता है। व्यापक छवि प्रसंस्करण एल्गोरिदम के साथ एकीकृत, यह थर्मल कैमरा मॉड्यूल उपयोग के लिए तैयार उच्च-परिभाषा थर्मल इमेजरी आउटपुट करता है, जिससे यह विभिन्न दृश्यता स्थितियों और चुनौतीपूर्ण कठोर वातावरणों में सभी मौसमों में लक्ष्य पहचान के लिए आदर्श बन जाता है।

GAVIN GC1212MA HD MWIR कूल्ड इन्फ्रारेड कैमरा विभिन्न निरंतर ज़ूम लेंस विकल्पों की पेशकश करता है जिसमें फिक्स्ड फ़ोकस लेंस: 19mm/F2, और निरंतर ज़ूम लेंस: 60~360mm/F4, 37.5~750mm/F4, 100~1000mm/F4 शामिल हैं।

मुख्य विशेषताएं
  • मेगापिक्सेल रिज़ॉल्यूशन, असाधारण छवि गुणवत्ता - तेज, विस्तृत थर्मल इमेजिंग के लिए 1280×1024/12μm मिड-वेव कूल्ड इन्फ्रारेड डिटेक्टर द्वारा संचालित। बेहतर स्पष्टता के लिए DRC, 2D/3D शोर में कमी, और एज एन्हांसमेंट (EE) सहित उन्नत छवि प्रसंस्करण एल्गोरिदम को एकीकृत करता है।
  • उच्च विश्वसनीयता, बेहतर संवेदनशीलता - मिड-वेव कूल्ड थर्मल इमेजिंग तकनीक अनुप्रयोगों में उत्कृष्ट अनुकूलनशीलता और स्थिरता सुनिश्चित करती है। 18mK तक की NETD के साथ उत्कृष्ट थर्मल संवेदनशीलता।
  • आसान एकीकरण, लचीला कॉन्फ़िगरेशन - RAW/YUV छवि डेटा आउटपुट के साथ CameraLink इंटरफ़ेस का समर्थन करता है। विभिन्न आवश्यकताओं के लिए कई निरंतर ज़ूम ऑप्टिकल कॉन्फ़िगरेशन उपलब्ध हैं।
उत्पाद विनिर्देश
मॉडल GAVIN GC1212MA
संकेतक
रिज़ॉल्यूशन 1280×1024
पिक्सेल आकार 12μm
क्रायोकूलर RS058
स्पेक्ट्रल प्रतिक्रिया 3.7μm±0.2μm～4.8μm±0.2μm
IR डिटेक्टर NETD(23℃) 18mK(F2/F4)
छवि प्रसंस्करण
फ्रेम दर 50Hz
डिमिंग मोड लीनियर/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम 1× से 8× निरंतर डिजिटल ज़ूम
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण फ्लिप
छवि एल्गोरिथम DRC, 2D/3D छवि शोर में कमी, EE
विद्युत
मानक बाहरी इंटरफ़ेस J30JZ 25-पिन HDMI समर्पित आउटपुट इंटरफ़ेस
एनालॉग वीडियो PAL/NTSC
डिजिटल वीडियो मानक: DVP
विकल्प: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर
बाहरी सिंक मानक: LV-TTL
विकल्प: RS422/LVDS
संचार मानक: USB2.0/LV-TTL
विकल्प: RS422/CAN/USB3.0/GigE
बिजली की आपूर्ति 24V±4V
स्थिर बिजली की खपत(23℃) ≤11W
कूलिंग समय(23℃) ≤8min
आकार(मिमी) 149×58.5×80
वजन(ग्राम) ≤680
ऑपरेटिंग तापमान -40℃~+71℃
कंपन कंपन: उच्च गति परिवहन तीव्रता; प्रभाव: हाफ साइन वेव, 40g/11ms, 3 एक्सिस, 6 दिशा, 3 बार/दिशा
ऑप्टिकल लेंस
लेंस विकल्प फिक्स्ड फ़ोकस: 19mm/F2
निरंतर ज़ूम: 60~360mm/F4, 37.5~750mm/F4, 100~1000mm/F4
औद्योगिक अनुप्रयोग

GAVIN GC1212MA थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से NDT, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान और बहुत कुछ जैसे कई क्षेत्रों में उपयोग किया जाता है।

SensorMicro के बारे में

SensorMicro एक विश्व-अग्रणी इन्फ्रारेड डिटेक्टर निर्माता और सेवा प्रदाता है, जो दुनिया भर के ग्राहकों को उच्च-प्रदर्शन अनकूल्ड और कूल्ड थर्मल इमेजिंग डिटेक्टरों के साथ-साथ पेशेवर अनुप्रयोग विशेषज्ञता प्रदान करता है।

हम बहुमुखी प्रारूपों और वेवबैंड के साथ उन्नत इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल प्रदान करते हैं। स्पष्टता, संवेदनशीलता और दक्षता के लिए डिज़ाइन किए गए, हमारे उत्पाद विभिन्न प्रणालियों में सहजता से एकीकृत होते हैं—उद्योगों में अगली पीढ़ी की इमेजिंग और सेंसिंग अनुप्रयोगों को सशक्त बनाते हैं।

SensorMicro डिटेक्टरों का व्यापक रूप से थर्मोग्राफी, सुरक्षा और निगरानी, व्यक्तिगत दृष्टि, ऑटोमोटिव और उपभोक्ता इन्फ्रारेड उत्पादों में उपयोग किया गया है। हमारी वॉल्यूम उत्पादन क्षमता हमें सभी मौजूदा और उभरते बाजारों से बढ़ती मांग को पूरा करने में सक्षम बनाती है।

अक्सर पूछे जाने वाले प्रश्न
क्रायोकूलर का उपयोग किस लिए किया जाता है?
क्रायोकूलर ऐसी मशीनें हैं जो सेंसर को अत्यधिक ठंडा रखती हैं ताकि लंबी अवधि के मिशन पर थर्मल छवियां ली जा सकें। कई उच्च-स्तरीय अनुप्रयोगों में, छवियों को कैप्चर करने वाले सेंसर को अत्यधिक कम तापमान की आवश्यकता होती है।
क्रायोकूलर की गुणवत्ता मापने के मुख्य कारक क्या हैं?
लंबी बैटरी लाइफ और विश्वसनीय संचालन क्रायोकूलर की गुणवत्ता मापने के मुख्य कारक हैं। SensorMicro क्रायोकूलर में एक विस्तृत ऑपरेटिंग तापमान रेंज और उत्कृष्ट विश्वसनीयता है। इसका MTTF (मीन टाइम टू फेल्योर) 10,000 घंटे तक पहुंच गया है, जो 24*7 बूट ऑपरेशन आवश्यकताओं को पूरा करता है।
थर्मल संवेदनशीलता क्या है?
थर्मल संवेदनशीलता, जिसे NETD (नॉइज़ इक्विवेलेंट टेम्परेचर डिफरेंस) भी कहा जाता है, मध्यम तरंग (MWIR) और लंबी तरंग (LWIR) थर्मल इमेजिंग कैमरों का मूल्यांकन करने के लिए एक प्रमुख पैरामीटर है। यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित है। यह तापमान अंतर के सिग्नल-टू-नॉइज़ अनुपात का प्रतिनिधित्व करने वाला एक संख्यात्मक मान है और इसे मिलीकेल्विन (mK) में मापा जाता है। थर्मल संवेदनशीलता मान जितना छोटा होगा, संवेदनशीलता उतनी ही अधिक होगी और छवि उतनी ही स्पष्ट होगी।
