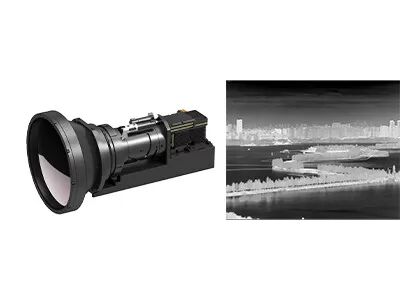

ड्रोन में फास्ट इंटीग्रेशन MCT MWIR कूल्ड थर्मल मॉड्यूल 640x512 15μM

  • Fast Integration MCT MWIR Cooled Thermal Module Into Drones 640x512 15μM
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या GAVIN615B
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 / 15μm नेटडी 20mK
वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm मेगावाट फ्रेम रेट 50 हर्ट्ज/100 हर्ट्ज
आकार 125x92x67mm वज़न 650g
प्रमुखता देना

फास्ट इंटीग्रेशन MWIR थर्मल मॉड्यूल

,

MCT कूल्ड थर्मल मॉड्यूल

,

15uM MWIR कूल्ड कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण

फास्ट इंटीग्रेशन 640x512 / 15μM MCT MWIR कूल्ड थर्मल मॉड्यूल ड्रोन में

उत्पाद वर्णन



GAVIN615B ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित एक कूल्ड मिड वेव थर्मल इमेजिंग मॉड्यूल है।इसमें RS046 क्रायोकूलर के साथ 640x512 / 15μm HgCdTe MWIR IR डिटेक्टर शामिल है, हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न इमेज प्रोसेसिंग एल्गोरिदम भी पहले से ही तेज और स्पष्ट थर्मल इमेज पेश करने के लिए एम्बेडेड हैं।



RS046 क्रायोकूलर के साथ कॉन्फ़िगर किया गया, GAVIN615B आकार में बहुत कॉम्पैक्ट है, आयाम में 125x92x67mm और वजन में 650g से कम वजन का है।इसकी स्थिर बिजली की खपत 12w जितनी कम है।औद्योगिक मानक कैमरालिंक इंटरफ़ेस के साथ, इन्फ्रारेड कैमरा या सिस्टम इंटीग्रेटर GAVIN615B थर्मल इमेजिंग मॉड्यूल के आधार पर अपने स्वयं के पूर्ण कैमरे को आसानी से डिज़ाइन या एकीकृत कर सकते हैं।



यह ग्राहकों को चुनने के लिए विभिन्न निरंतर ज़ूम लेंस प्रदान करता है: 60 ~ 240 मिमी / एफ 4;15 ~ 300 मिमी / एफ 4;21 ~ 420 मिमी / एफ 4;35 ~ 690 मिमी / एफ 4, जो लंबी दूरी की निगरानी अनुप्रयोगों के लिए उपयुक्त है।

मुख्य विशेषताएं



- उच्च संवेदनशीलता, NETD≤20mK

- लांग रेंज डिटेक्शन

- समायोज्य फ्रेम दर

- सिस्टम में आसान एकीकरण



उत्पाद की विशेषताएं



नमूना GAVIN615B
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रायोकूलर RS046
वर्णक्रमीय श्रेणी 3.7μm～4.8μm मेगावाट
ठंडा करने का समय (20 डिग्री सेल्सियस) 7मिनट
एनईटीडी (20 डिग्री सेल्सियस) ≤20mK
मूर्ति प्रोद्योगिकी
फ्रेम रेट 50 हर्ट्ज/100 हर्ट्ज
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम ×1/×2/×4
छवि दिशा क्षैतिज/लंबवत/तिरछे पलटें
छवि एल्गोरिदम एनयूसी/एजीसी/आईडीई
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस J30JZ 25pin
एनालॉग वीडियो दोस्त
डिजिटल वीडियो 16 बिट रॉ / वाईयूवी: 16 बिट डीवीपी / कैमरालिंक आउटपुट
बाहरी सिंक फ़्रेम बाहरी सिंक: RS422 स्तर
संचार RS422, 115200bps
बिजली की आपूर्ति 20 ~ 28 वीडीसी
स्थिर बिजली की खपत 12W
आयाम (मिमी) 125×92×67
वज़न 650g
प्रचालन तापमान -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक
ऑप्टिकल लेंस
वैकल्पिक लेंस निरंतर ज़ूम
60 ~ 240 मिमी / F4
15 ~ 300 मिमी / F4
21~420mm/F4
35 ~ 690 मिमी / F4



औद्योगिक अनुप्रयोग



GAVIN615B थर्मल इंफ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।



ड्रोन में फास्ट इंटीग्रेशन MCT MWIR कूल्ड थर्मल मॉड्यूल 640x512 15μM 0



जीएसटी इन्फ्रारेड के बारे में



ड्रोन में फास्ट इंटीग्रेशन MCT MWIR कूल्ड थर्मल मॉड्यूल 640x512 15μM 1

पूछे जाने वाले प्रश्न



1. क्रायोकूलर किसके लिए प्रयोग किया जाता है?
क्रायोकूलर ऐसी मशीनें हैं जो सेंसर को बेहद ठंडा रखती हैं ताकि लंबी अवधि के मिशन पर थर्मल इमेज ली जा सकें।कई उच्च अंत अनुप्रयोगों में, छवियों को कैप्चर करने वाले सेंसर को बेहद कम तापमान की आवश्यकता होती है।



2. क्रायोकूलर की गुणवत्ता मापने के मुख्य कारक क्या हैं?
क्रायोकूलर की गुणवत्ता को मापने के लिए लंबी बैटरी लाइफ और विश्वसनीय संचालन मुख्य कारक हैं।GSTiR क्रायोकूलर में व्यापक ऑपरेटिंग तापमान रेंज और उत्कृष्ट विश्वसनीयता है।इसका MTTF (मीन टाइम टू फेल्योर) 10,000 घंटे तक पहुंच गया है, जो 24*7 बूट ऑपरेशन आवश्यकताओं को पूरा करता है।



3. थर्मल संवेदनशीलता क्या है?

थर्मल सेंसिटिविटी, जिसे NETD (शोर इक्विवेलेंट टेम्परेचर डिफरेंस) भी कहा जाता है, मीडियम वेव (MWIR) और लॉन्ग वेव (LWIR) थर्मल इमेजिंग कैमरों के मूल्यांकन के लिए एक प्रमुख पैरामीटर है।यह सीधे थर्मल इमेजर द्वारा मापी गई स्पष्टता से संबंधित है।यह तापमान अंतर के सिग्नल-टू-शोर अनुपात का प्रतिनिधित्व करने वाला एक संख्यात्मक मान है और मिलीकेल्विन (एमके) में मापा जाता है।थर्मल संवेदनशीलता मान जितना छोटा होगा, संवेदनशीलता उतनी ही अधिक होगी और छवि स्पष्ट होगी।
