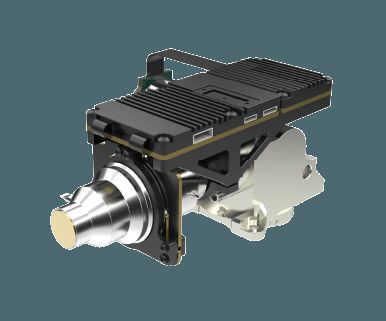

640x512 / 15μm MCT MWIR Cooled Thermal Module for Multi Sensor Payload

के लिए 640x512 / 15μm एमसीटी MWIR ठंडा थर्मल मॉड्यूल मल्टी सेंसर पेलोड

GAVIN615B सेंसरमाइक्रो द्वारा विकसित एक ठंडा मध्य तरंग थर्मल इमेजिंग मॉड्यूल है। इसमें एक 640x512 / 15μm HgCdTe MWIR IR डिटेक्टर RS046 क्रायोकूलर के साथ होता है,हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न छवि प्रसंस्करण एल्गोरिदम भी तेज और स्पष्ट थर्मल छवियों को प्रस्तुत करने के लिए पहले से ही एम्बेडेड हैं.

RS046 क्रायोकूलर के साथ कॉन्फ़िगर किया गया, GAVIN615B आकार में बहुत कॉम्पैक्ट है, आयाम 125x92x67 मिमी है और वजन 650 ग्राम से कम है। इसकी स्थिर बिजली की खपत 12w के रूप में कम है।औद्योगिक मानक कैमरालिंक इंटरफ़ेस के साथ, इन्फ्रारेड कैमरा या सिस्टम इंटीग्रेटर GAVIN615B थर्मल इमेजिंग मॉड्यूल के आधार पर आसानी से अपना पूरा कैमरा डिजाइन या इंटीग्रेट कर सकते हैं।

- उच्च संवेदनशीलता, NETD≤20mK

- लंबी दूरी का पता लगाना

- समायोज्य फ्रेम दर

- प्रणाली में आसान एकीकरण

GAVIN615B थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे कि रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।

पूर्ण प्रलेखनः उत्पाद मैनुअल, सेटअप गाइड, और चयन संदर्भ। बिना अनुमान के शुरू करें।

विकास एवं परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन को आसान बनाया गया।

उन्नत डेवलपर टूलकिटः एसडीके, एपीआई, एल्गोरिदम और गहरे एकीकरण के लिए डिबगिंग उपकरण।

दूरस्थ तकनीकी सहायताः 24/7 समर्थन ⇒ महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।

वारंटी: मूल भागों और इष्टतम प्रदर्शन को बहाल करने के लिए प्रक्रिया का सख्त अनुपालन।

1ठंडे इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?

ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो डिटेक्टर डेवर कूलर (ddc) द्वारा प्रदान किया जाता है।यह उच्च संवेदनशीलता है और uncooled अवरक्त डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को अलग कर सकते हैंयह 10 किलोमीटर से अधिक की दूरी पर वस्तुओं का पता लगाने, पहचानने और पहचानने में सक्षम है।ठंडा डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत उच्च लागत होती है.

2इन्फ्रारेड थर्मल इमेजिंग कैसे काम करती है?
इन्फ्रारेड थर्मल इमेजिंग प्रणाली इन्फ्रारेड तकनीक का एक निष्क्रिय गैर-संपर्क पता लगाने और पहचान है।यह दृश्य के अवरक्त विकिरण को अवरक्त ऑप्टिकल प्रणाली के माध्यम से फोकल प्लेन सरणी अवरक्त डिटेक्टर पर केंद्रित करता है जो अवरक्त विकिरण के माध्यम से गुजर सकता हैथर्मल डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में परिवर्तित करता है और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से,इन्फ्रारेड छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है.

3क्रियोकोलर का प्रयोग किसके लिए किया जाता है?

क्रायोकूलर ऐसी मशीनें हैं जो सेंसर को बेहद ठंडा रखती हैं ताकि लंबी अवधि के मिशनों में थर्मल इमेज ली जा सके। कई उच्च अंत अनुप्रयोगों में,छवियों को कैप्चर करने वाले सेंसरों को बेहद कम तापमान की आवश्यकता होती है.

4क्रायोकोलर की गुणवत्ता को मापने के लिए मुख्य कारक क्या हैं?

लंबे समय तक बैटरी जीवन और विश्वसनीय संचालन एक क्रायोकूलर की गुणवत्ता को मापने के लिए मुख्य कारक हैं। सेंसर माइक्रो क्रायोकूलर में एक व्यापक ऑपरेटिंग तापमान रेंज और उत्कृष्ट विश्वसनीयता है।इसकी एमटीटीएफ (मिडियन टाइम टू फेलोर्स) 10 तक पहुंच गई है।,000 घंटे, जो 24*7 बूट ऑपरेशन की आवश्यकताओं को पूरा करता है।

5एमटीटीएफ क्या है?

एमटीटीएफ (मध्यम विफलता समय) एक भाग की विश्वसनीयता को मापता है। यह आपको दिखाता है कि एक भाग टूटने से पहले औसतन कितना समय रहता है और आपको इसे बदलना पड़ता है। एक बुनियादी स्तर पर,यह आपको आपके द्वारा खरीदे जा रहे भागों की गुणवत्ता के बारे में बताता हैजितना अधिक समय तक वे चलेगा, उतना ही अधिक मूल्य आप उनसे प्राप्त कर रहे हैं।
