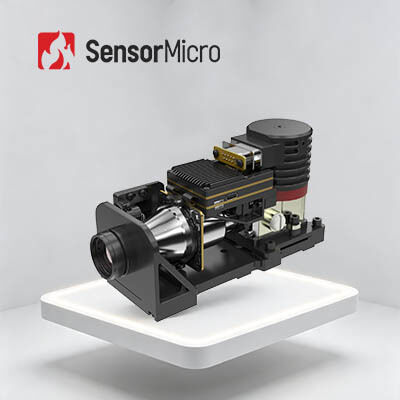

640x512 रिज़ॉल्यूशन 15μm पिक्सेल आकार उच्च संवेदनशीलता MWIR कैमरा कोर ठंडा थर्मल मॉड्यूल

  • 640x512 Resolution 15μm Pixel Size High Sensitivity MWIR Camera Core Cooled Thermal Module
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या गेविन GC615MA
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
आकार 142×58.5×80मिमी वज़न ≤680 ग्राम
संकल्प 640x512 / 15μm आईआर डिटेक्टर एनईटीडी(23℃) 16mK(F2); 18एमके(एफ4)
वर्णक्रमीय श्रेणी 3.7μm±0.2μm~4.8μm±0.2μm फ्रेम रेट 50हर्ट्ज/100हर्ट्ज
प्रमुखता देना

640x512 ठंडा थर्मल मॉड्यूल

,

15μm ठंडा थर्मल मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण
640x512 / 15µm MCT MWIR कूल्ड थर्मल मॉड्यूल मल्टी सेंसर पेलोड के लिए
उत्पाद अवलोकन

GAVIN GC615MA सेंसरमाइक्रो द्वारा विकसित एक कूल्ड मिड वेव थर्मल इमेजिंग मॉड्यूल है। इसमें RS058 लो-टेम्परेचर स्टर्लिंग क्रायोकूलर के साथ 640x512 / 15µm HgCdTe MWIR IR डिटेक्टर शामिल है, हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न इमेज प्रोसेसिंग एल्गोरिदम भी पहले से ही एम्बेडेड हैं ताकि तेज और स्पष्ट थर्मल इमेज प्रस्तुत की जा सकें।

इसमें बिल्ट-इन एडवांस्ड AI इमेज एल्गोरिदम की सुविधा है, जो उत्कृष्ट स्थिरता और स्थिरता के साथ विनिर्देशों की एक पूरी श्रृंखला प्रदान करता है। उत्पाद बड़े पैमाने पर, विश्वसनीय आपूर्ति का समर्थन करता है, जो विभिन्न औद्योगिक अनुप्रयोगों की जरूरतों को पूरी तरह से पूरा करता है। पूर्ण अंधेरे या कठोर मौसम की स्थिति में भी, कैमरा कोर स्पष्ट थर्मल इमेज और दूर के खतरों और निकट-सीमा के विवरण दोनों का सटीक पता लगाता है। सुरक्षा, निगरानी और निगरानी परिदृश्यों के लिए आदर्श, GAVIN GC615MA इन्फ्रारेड कैमरा कोर विभिन्न वातावरणों में विश्वसनीय तकनीकी सहायता प्रदान करता है।

मुख्य विशेषताएं
  • मुख्यधारा FPA, व्यापक संगतता - 640×512/15µm MWIR कूल्ड इन्फ्रारेड डिटेक्टर पर आधारित विकसित, जो स्थिर छवि गुणवत्ता सुनिश्चित करता है। DRC, 2D/3D नॉइज़ रिडक्शन और EE (एज एन्हांसमेंट) सहित अगली पीढ़ी के इमेज एल्गोरिदम को स्पष्ट इमेजिंग के लिए एकीकृत किया गया है।
  • उच्च विश्वसनीयता, उच्च संवेदनशीलता - मिड-वेव कूल्ड इन्फ्रारेड उत्कृष्ट बहुमुखी प्रतिभा और स्थिरता सुनिश्चित करता है। 16mK तक NETD के साथ उच्च थर्मल संवेदनशीलता।
  • आसान एकीकरण, लचीला कॉन्फ़िगरेशन - Cameralink वीडियो इंटरफ़ेस RAW/YUV इमेज डेटा आउटपुट के साथ। कई निरंतर ज़ूम ऑप्टिकल कॉन्फ़िगरेशन उपलब्ध हैं।
उत्पाद विनिर्देश
मॉडल GAVIN GC615MA
संकेतक
रिज़ॉल्यूशन 640×512
पिक्सेल आकार 15µm
स्पेक्ट्रल प्रतिक्रिया 3.7µm±0.2µm～4.8µm±0.2µm
IR डिटेक्टर NETD(23℃) 16mK(F2)
18mK(F4)
छवि प्रसंस्करण
फ्रेम दर 50Hz/100Hz
डिजिटल ज़ूम 1× से 8× निरंतर डिजिटल ज़ूम
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण फ्लिप
छवि एल्गोरिथम DRC, 2D/3D छवि शोर में कमी, EE
विद्युत
एनालॉग वीडियो PAL/NTSC
डिजिटल वीडियो मानक: DVP/LVDS/USB2.0@50Hz
विकल्प: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर
बाहरी सिंक मानक: LV-TTL
विकल्प: RS422/LVDS
संचार मानक: USB2.0/LV-TTL
विकल्प: RS422/CAN/USB3.0/GigE
बिजली की आपूर्ति 24V±4V
स्थिर बिजली की खपत(23℃) ≤10W
कूलिंग समय(23℃) ≤8min
आकार(मिमी) 142×58.5×80
वजन(ग्राम) ≤680
ऑपरेटिंग तापमान -40℃~+71℃
ऑप्टिकल लेंस
लेंस विकल्प फिक्स्ड फोकस: 25mm/F2
निरंतर ज़ूम: 30~240mm/F4, 15~300mm/F4, 45~450mm/F4, 35~690mm/F4, 32~730mm/F4
औद्योगिक अनुप्रयोग

GAVIN GC615MA थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से NDT, पर्यावरण निगरानी, लंबी दूरी की निगरानी, ​​वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में उपयोग किया जाता है।

मानकीकृत सेवा
  • पूर्ण प्रलेखन: उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ। बिना किसी अनुमान के शुरुआत करें।
  • विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन को आसान बनाया गया।
  • उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल।
  • रिमोट तकनीकी सहायता: 24/7 सहायता - महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।
  • वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया का पालन।
अक्सर पूछे जाने वाले प्रश्न
कूल्ड इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
कूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो डिटेक्टर डेवर कूलर (ddc) द्वारा प्रदान किया जाता है। इसमें उच्च संवेदनशीलता होती है और यह अनकूल्ड इन्फ्रारेड डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को अलग कर सकता है। यह दस किलोमीटर से अधिक दूर की वस्तुओं का पता लगा सकता है, पहचान सकता है और पहचान सकता है। कूल्ड डिटेक्टर की संरचना बहुत जटिल होती है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत अधिक लागत आती है।
इन्फ्रारेड थर्मल इमेजिंग कैसे काम करती है?
इन्फ्रारेड थर्मल इमेजिंग सिस्टम इन्फ्रारेड विकिरण का एक निष्क्रिय गैर-संपर्क पता लगाना और पहचान है। यह इन्फ्रारेड ऑप्टिकल सिस्टम के माध्यम से दृश्य के इन्फ्रारेड विकिरण को फोकल प्लेन एरे इन्फ्रारेड डिटेक्टर पर केंद्रित करता है जो इन्फ्रारेड विकिरण से गुजर सकता है। थर्मल डिटेक्टर विभिन्न तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, इन्फ्रारेड छवि बनाता है जिसे नग्न आंखों द्वारा देखा जा सकता है।
क्रायोकूलर का उपयोग किस लिए किया जाता है?
क्रायोकूलर ऐसी मशीनें हैं जो सेंसर को अत्यधिक ठंडा रखती हैं ताकि लंबी अवधि के मिशन पर थर्मल इमेज ली जा सकें। कई उच्च-स्तरीय अनुप्रयोगों में, छवियों को कैप्चर करने वाले सेंसर को अत्यधिक कम तापमान की आवश्यकता होती है।
क्रायोकूलर की गुणवत्ता मापने वाले मुख्य कारक क्या हैं?
लंबी बैटरी लाइफ और विश्वसनीय संचालन क्रायोकूलर की गुणवत्ता मापने वाले मुख्य कारक हैं। सेंसरमाइक्रो क्रायोकूलर में एक विस्तृत ऑपरेटिंग तापमान रेंज और उत्कृष्ट विश्वसनीयता है। इसका MTTF (मीन टाइम टू फेल्योर) 10,000 घंटे तक पहुंच गया है, जो 24*7 बूट ऑपरेशन आवश्यकताओं को पूरा करता है।
MTTF क्या है?
MTTF (मीन टाइम टू फेल्योर) एक हिस्से की विश्वसनीयता को मापता है। यह आपको बताता है कि औसतन एक हिस्सा टूटने से पहले कितने समय तक चलता है और आपको इसे बदलना पड़ता है। एक बुनियादी स्तर पर, यह आपको आपके द्वारा खरीदे जा रहे पुर्जों की गुणवत्ता के बारे में बताता है। वे जितने लंबे समय तक चलते हैं, आपको उनसे उतना ही अधिक मूल्य मिलता है।
