1280×1024 रिज़ॉल्यूशन, 18mK NETD, और 3.7μm4.8μm स्पेक्ट्रल रेंज के साथ उच्च परिभाषा MWIR कूल्ड इन्फ्रारेड कैमरा कोर

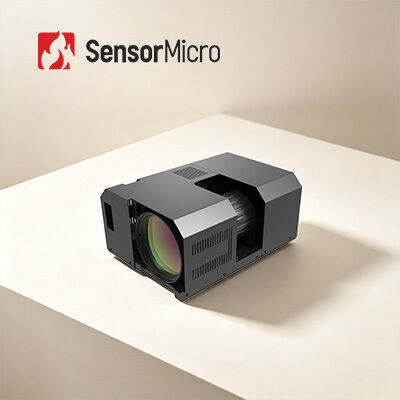

  • High-definition MWIR Cooled Infrared Camera Core with 1280×1024 Resolution, 18mK NETD, and 3.7μm～4.8μm Spectral Range
  • High-definition MWIR Cooled Infrared Camera Core with 1280×1024 Resolution, 18mK NETD, and 3.7μm～4.8μm Spectral Range
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या गेविन GC1212MA
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
शैली ठंडा इन्फ्रारेड मॉड्यूल संकल्प 1280×1024/12μm
आईआर डिटेक्टर एनईटीडी (23℃) 18एमके (एफ2/एफ4) वर्णक्रमीय श्रेणी 3.7μm±0.2μm~4.8μm±0.2μm
आकार 149×58.5×80मिमी वैकल्पिक लेंस फिक्स्ड फोकस 19mm/F2
प्रमुखता देना

इन्फ्रारेड गैस लीक डिटेक्शन कैमरा

,

पेट्रोकेमिकल इन्फ्रारेड गैस लीक डिटेक्शन कैमरा
एक संदेश छोड़ें
उत्पाद विवरण
हाई-डेफिनिशन एमडब्ल्यूआईआर कूल्ड इन्फ्रारेड कैमरा कोर 1280×1024/12μm
उत्पाद अवलोकन

GAVIN GC1212MA एक हाई-डेफिनिशन एमडब्ल्यूआईआर कूल्ड इन्फ्रारेड कैमरा कोर है जो स्वयं-विकसित 1280×1024/12μm कूल्ड डिटेक्टर से सुसज्जित है। समान सक्रिय इमेजिंग क्षेत्र पर कब्जा करते हुए, इसकी पिक्सेल गणना पारंपरिक 640×512 डिटेक्टरों की चार गुना तक पहुँच जाती है, जो व्यापक फ़ील्ड-ऑफ़-व्यू कवरेज और बेहतर विवरण दृश्यता की सुविधा प्रदान करती है। अंतर्निहित छवि प्रसंस्करण एल्गोरिदम का एक पूरा सूट सीधे हाई-डेफिनिशन छवि आउटपुट को सक्षम बनाता है। कैमरा कोर सभी मौसमों में लक्ष्य का पता लगाने का समर्थन करता है और जटिल दृश्यता परिदृश्यों और कठोर पर्यावरणीय परिस्थितियों में स्थिर प्रदर्शन बनाए रखता है।

मुख्य विशेषताएं
  • मेगापिक्सेल रिज़ॉल्यूशन, असाधारण छवि गुणवत्ता
    तेज, विस्तृत थर्मल इमेजिंग के लिए 1280×1024/12μm मिड-वेव कूल्ड इन्फ्रारेड डिटेक्टर द्वारा संचालित। बेहतर स्पष्टता के लिए DRC, 2D/3D शोर में कमी और एज एन्हांसमेंट (EE) सहित उन्नत छवि प्रसंस्करण एल्गोरिदम को एकीकृत करता है।
  • उच्च विश्वसनीयता, बेहतर संवेदनशीलता
    मिड-वेव कूल्ड थर्मल इमेजिंग तकनीक अनुप्रयोगों में उत्कृष्ट अनुकूलनशीलता और स्थिरता सुनिश्चित करती है। 18mK तक के NETD के साथ उत्कृष्ट थर्मल संवेदनशीलता।
  • आसान एकीकरण, लचीला कॉन्फ़िगरेशन
    RAW/YUV छवि डेटा आउटपुट के साथ CameraLink इंटरफ़ेस का समर्थन करता है। विभिन्न आवश्यकताओं के लिए कई निरंतर ज़ूम ऑप्टिकल कॉन्फ़िगरेशन उपलब्ध हैं।
उत्पाद विनिर्देश
मॉडल GAVIN GC1212MA
संकेतक
रिज़ॉल्यूशन 1280×1024
पिक्सेल आकार 12μm
क्रायोकूलर RS058
स्पेक्ट्रल प्रतिक्रिया 3.7μm±0.2μm～4.8μm±0.2μm
आईआर डिटेक्टर NETD(23℃) 18mK(F2/F4)
छवि प्रसंस्करण
फ्रेम दर 50Hz
डिमिंग मोड लीनियर/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम 1× से 8× निरंतर डिजिटल ज़ूम
छवि दिशा क्षैतिज/ऊर्ध्वाधर/विकर्ण फ्लिप
छवि एल्गोरिथम DRC, 2D/3D छवि शोर में कमी, EE
इलेक्ट्रिकल
मानक बाहरी इंटरफ़ेस J30JZ 25-पिन HDMI समर्पित आउटपुट इंटरफ़ेस
एनालॉग वीडियो PAL/NTSC
डिजिटल वीडियो मानक: DVP
विकल्प: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/सिंगल-मोड ऑप्टिकल फाइबर/मल्टी-मोड ऑप्टिकल फाइबर
बाहरी सिंक मानक: LV-TTL
विकल्प: RS422/LVDS
संचार मानक: USB2.0/LV-TTL
विकल्प: RS422/CAN/USB3.0/GigE
बिजली की आपूर्ति 24V±4V
स्थिर बिजली की खपत(23℃) ≤11W
कूलिंग समय(23℃) ≤8min
आकार(मिमी) 149×58.5×80
वजन(ग्राम) ≤680
ऑपरेटिंग तापमान -40℃~+71℃
कंपन कंपन: हाई-स्पीड ट्रांसपोर्ट इंटेंसिटी; इम्पैक्ट: हाफ साइन वेव, 40g/11ms, 3 एक्सिस, 6 डायरेक्शन, 3 टाइम्स/डायरेक्शन
ऑप्टिकल लेंस
लेंस विकल्प फिक्स्ड फोकस: 19mm/F2
निरंतर ज़ूम: 60~360mm/F4, 37.5~750mm/F4, 100~1000mm/F4
औद्योगिक अनुप्रयोग

GAVIN GC1212MA थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से NDT, पर्यावरण निगरानी, लंबी दूरी की निगरानी, ​​वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में उपयोग किया जाता है।

अनुकूलित सेवा
  • उत्पाद अनुकूलन: उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन समायोजित करें और एल्गोरिदम अनुकूलित करें
  • ऑन-साइट तकनीकी सहायता और प्रशिक्षण: कोर ग्राहकों को हैंड्स-ऑन सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करें
  • नए उत्पादों और बाजारों के लिए संयुक्त नवाचार: अभिनव इन्फ्रारेड अनुप्रयोग समाधानों को सह-विकसित करने के लिए ग्राहकों के साथ सहयोग करें
अक्सर पूछे जाने वाले प्रश्न
ऑप्टिकल गैस इमेजिंग के लाभ
  • समय-बचत और कुशल: बड़े पैमाने पर वास्तविक समय का पता लगाने, तेजी से रिसाव स्थान का समर्थन करता है, उत्पादन को बाधित करने की आवश्यकता नहीं है।
  • लंबी दूरी का पता लगाना: खतरनाक और जटिल क्षेत्रों से दूर, गैर-संपर्क गैर-विनाशकारी परीक्षण, अतिरिक्त विकिरण स्रोत के बिना।
  • विश्लेषण करने में आसान: सहज इमेजिंग, तत्काल भंडारण, सुविधाजनक विश्लेषण।
  • बहु-कार्यात्मक निरीक्षण: विभिन्न गैसों का पता लगाया जा सकता है, उत्कृष्ट रिमोट तापमान माप फ़ंक्शन के साथ।
ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत

ऑप्टिकल गैस इमेजिंग एक प्रकार की इन्फ्रारेड तकनीक है जो अदृश्य औद्योगिक गैसों को देख सकती है। विशिष्ट तरंग दैर्ध्य पर इन्फ्रारेड विकिरण को अवशोषित करने के बाद, गैस और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण अंतर पैदा होगा। गैस रिसाव का पता लगाने वाला इन्फ्रारेड डिटेक्टर जिसमें अंतर्निहित नैरोबैंड फिल्टर होता है, केवल गैस इन्फ्रारेड अवशोषण शिखर के पास इन्फ्रारेड बैंड प्राप्त करता है, और गैस और पृष्ठभूमि के बीच विकिरण अंतर के माध्यम से गैस को दृश्य इन्फ्रारेड छवियों में परिवर्तित कर सकता है।
