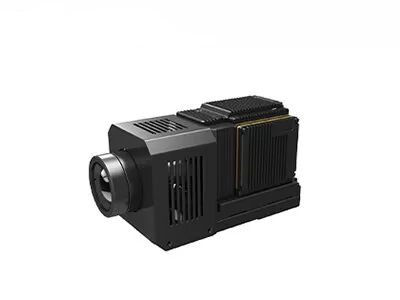

लॉन्ग रेंज मॉनिटरिंग IR कूल्ड कैमरा मॉड्यूल कोर 1280x1024 12μM
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xहाई डेफिनेशन | 1280x1024 | पिक्सेल पिच | 12सुक्ष्ममापी |
---|---|---|---|
फ्रेम रेट | 50 हर्ट्ज / 100 हर्ट्ज | एनईटीडी | ≤20mK |
आकार | 165x86x107 मिमी | वर्णक्रमीय श्रेणी | 3.7 ~ 4.8μm मेगावाट |
हाई लाइट | IR कूल्ड कैमरा मॉड्यूल कोर,1280x1024 कैमरा मॉड्यूल कोर,IR कूल्ड कैमरा मॉड्यूल 12uM |
लंबी दूरी की निगरानी के लिए कूल्ड आईआर डिटेक्टर मॉड्यूल कोर 1280x1024 12μM
GAVIN1212 उच्च रिज़ॉल्यूशन थर्मल कैमरा मॉड्यूल बड़े सरणी 1280x1024/12μm कूल्ड MWIR डिटेक्टर को एकीकृत करता है।कुल अंधेरे या खराब मौसम की स्थिति में स्पष्ट अवरक्त छवियों को आउटपुट करने के लिए GAVIN1212 इलेक्ट्रॉनिक्स में विभिन्न इमेज प्रोसेसिंग एल्गोरिदम एम्बेडेड हैं।यह लंबी दूरी पर जोखिमों और खतरों का पता लगा सकता है और कम दूरी पर अधिक लक्ष्य विवरण प्रस्तुत कर सकता है।
बड़े सरणी 1280x1024 रिज़ॉल्यूशन के साथ यह देखने के व्यापक क्षेत्र को महसूस कर सकता है और अधिक छवि विवरण प्रदान कर सकता है।कम किया गया 12µm पिक्सेल आकार बेहतर स्थानिक रिज़ॉल्यूशन प्रदान करता है और समान रेंज मिशन को प्राप्त करने के लिए छोटे ऑप्टिकल लेंस फ़ोकस से मेल खाता है।यह ईओ-आईआर सिस्टम इंटीग्रेटर के लिए एयर-बोर्न या शिप-बोर्न अनुप्रयोगों के लिए अपने पेलोड को डिजाइन करने के लिए आदर्श विकल्प है।
मेगा पिक्सेल छवियां
व्यापक एफओवी और लंबी दूरी के लिए 1280×1024 हाई डेफिनिशन
• बेहतर स्थानिक रिज़ॉल्यूशन के लिए 12μm पिक्सेल आकार
तीव्र स्पष्ट गुणवत्ता
• अच्छी एकरूपता, प्रभावी पिक्सेल दर> 99.5%
• उच्च संवेदनशीलता, NETD≤20mK
तेज एकीकरण
• समर्थन कैमरालिंक इंटरफ़ेस, रॉ/YUV छवि डेटा आउटपुट
• विभिन्न निरंतर ज़ूम ऑप्टिकल कॉन्फ़िगरेशन वैकल्पिक हैं
नमूना | गैविन1212 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 1280x1024 |
पिक्सेल पिच | 12सुक्ष्ममापी |
क्रायोकूलर | RS058F |
वर्णक्रमीय श्रेणी | 3.7μm ~ 4.8μm मेगावाट |
ठंडा करने का समय (20 डिग्री सेल्सियस) | ≤8min |
एनईटीडी (20 डिग्री सेल्सियस) | ≤20mK |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 50 हर्ट्ज / 100 हर्ट्ज |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | ×1/×2/×4 |
छवि दिशा | क्षैतिज / लंबवत / तिरछे फ्लिप |
छवि एल्गोरिथम | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | J30JZ 25pin;एचडीएमआई विशेष आउटपुट इंटरफ़ेस |
एनालॉग वीडियो | / |
डिजिटल वीडियो | एचडीएमआई आउटपुट: वाईयूवी कैमरालिंक आउटपुट: 16 बिट रॉ/वाईयूवी |
बाहरी सिंक |
फ़्रेम बाहरी सिंक: RS422
|
संचार | आरएस422, 115200 बीपीएस |
बिजली की आपूर्ति | 24V±1V |
स्थिर बिजली की खपत | 16 डब्ल्यू |
आयाम (मिमी) | 165x86x107 |
वज़न | ≤1600 ग्राम |
प्रचालन तापमान | -40 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
कंपन परिमाण | कंपन: जीजेबी वाहन पर लगे हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 बार प्रत्येक |
ऑप्टिकल लेंस | |
वैकल्पिक लेंस | निरंतर ज़ूम: 37.5~750mm/F4 फिक्स्ड ज़ूम: 19mm/F2;40mm/F2;240mm/F2 |
GAVIN1212 थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड इत्यादि जैसे कई क्षेत्रों में उपयोग किया जाता है।
1. ऑप्टिकल गैस इमेजिंग के लाभ
समय की बचत और कुशल: बड़े पैमाने पर वास्तविक समय का पता लगाने, तेजी से रिसाव स्थान का समर्थन, उत्पादन में बाधा डालने की कोई आवश्यकता नहीं है।
लंबी दूरी का पता लगाना: खतरनाक और जटिल क्षेत्रों से दूर, गैर-संपर्क गैर-विनाशकारी परीक्षण, अतिरिक्त विकिरण स्रोत के बिना
विश्लेषण करने में आसान: सहज इमेजिंग, तत्काल भंडारण, सुविधाजनक विश्लेषण
मल्टी-फ़ंक्शन निरीक्षण: उत्कृष्ट रिमोट तापमान माप फ़ंक्शन के साथ विभिन्न प्रकार की गैसों का पता लगाया जा सकता है
2. ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत
ऑप्टिकल गैस इमेजिंग एक तरह की इन्फ्रारेड तकनीक है जो अदृश्य औद्योगिक गैसों को देख सकती है।
विशिष्ट तरंग दैर्ध्य पर अवरक्त विकिरण को अवशोषित करने के बाद, गैस और पृष्ठभूमि के बीच अवरक्त विकिरण अंतर पैदा होगा।
बिल्ट-इन नैरोबैंड फिल्टर के साथ गैस रिसाव का पता लगाने वाला इन्फ्रारेड डिटेक्टर केवल गैस इंफ्रारेड अवशोषण शिखर के पास इन्फ्रारेड बैंड प्राप्त करता है, और गैस और पृष्ठभूमि के बीच विकिरण अंतर के माध्यम से गैस को दृश्य अवरक्त छवियों में परिवर्तित कर सकता है।
