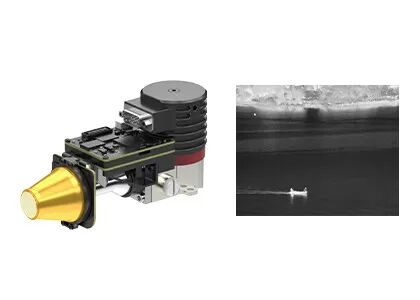

फास्ट इंटीग्रेशन कूल्ड IR कैमरा कोर EYAS1212 मेगा पिक्सेल 1280x1024 / 12μM

तेजी से एकीकरण के लिए EYAS1212 मेगा पिक्सेल 1280x1024 / 12μm MCT MWIR ठंडा अवरक्त मॉड्यूल

EYAS1212 एक उच्च रिज़ॉल्यूशन एनालॉग-डिजिटल ठंडा इन्फ्रारेड मॉड्यूल है जो 1280x1024 प्रारूपों 12μm पिच IR FPA पर आधारित है।

इस एडी मॉड्यूल में एक निकटता बोर्ड शामिल है जो एफपीए समय प्रदान करता है, और संवेदनशील बिजली की आपूर्ति।कैमरा लिंक इंटरफ़ेस 16 बिट कच्चे डेटा आउटपुट करता है जो सिस्टम में डिटेक्टर के एकीकरण को बहुत सरल बनाता है.

इसलिए, EYAS1212 AD मॉड्यूल OEM ग्राहकों के लिए GST C1212M 1280x1024 / 12μm ठंडा इन्फ्रारेड डिटेक्टर पर तेजी से स्वीकृति परीक्षण करना आसान बनाता है।ठंडे अवरक्त मॉड्यूल या ठंडे अवरक्त थर्मल कैमरों या ठंडे अवरक्त डिटेक्टरों पर आधारित प्रणालियों का तेजी से द्वितीयक विकास शुरू करना और उनकी विकास अवधि को छोटा करना.

ग्लोबल सेंसर टेक्नोलॉजी इन्फ्रारेड डिटेक्टर सेंसर और OEM थर्मल कैमरा कोर का एक आपूर्तिकर्ता है। हमारे पास इन्फ्रारेड थर्मल इमेजिंग उद्योगों में 10 से अधिक वर्षों का अनुभव है।हम पेशेवर बिक्री के बाद सेवा टीम ग्राहकों के साथ पेशेवर जवाब प्रदान करने के लिए है. किसी भी प्रश्न या समस्या के लिए, कृपया किसी भी समय हमसे संपर्क करें, हम आपके उत्तर देने के लिए पहली बार में होंगे।

- विकसित करने और एकीकृत करने में आसान

- कैमरेलिंक इंटरफेस आउटपुट 16 बिट कच्चे डेटा, सीरियल पोर्ट नियंत्रण

- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं

- 5V एकल आपूर्ति

- उच्च गति से चलने वाले लक्ष्य को पकड़ने में सक्षम

ईवाईएएस1212 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे कि रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।

पूर्ण प्रलेखनः उत्पाद मैनुअल, सेटअप गाइड, और चयन संदर्भ। बिना अनुमान के शुरू करें।

विकास एवं परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन को आसान बनाया गया।

उन्नत डेवलपर टूलकिटः एसडीके, एपीआई, एल्गोरिदम और गहरे एकीकरण के लिए डिबगिंग उपकरण।

दूरस्थ तकनीकी सहायताः 24/7 समर्थन ⇒ महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।

वारंटी: मूल भागों और इष्टतम प्रदर्शन को बहाल करने के लिए प्रक्रिया का सख्त अनुपालन।

1इन्फ्रारेड फोकल प्लेन एरे (एफपीए) का वर्गीकरण

ठंडा करने की विधि के अनुसार, अवरक्त फोकल प्लेन सरणी को ठंडा और अनकूल्ड थर्मल इमेजिंग डिटेक्टर में विभाजित किया जा सकता है।ठंडा एफपीए अवरक्त डिटेक्टर मुख्य रूप से Dewar बोतल / त्वरित प्रारंभ थ्रॉटलिंग रेफ्रिजरेटर और Dewar बोतल / स्टर्लिंग चक्र रेफ्रिजरेटर वर्तमान में अपनाता हैजबकि अनकूल्ड एफपीए थर्मल आईआर डिटेक्टर कमरे के तापमान पर काम करता है। यह अनकूल्ड थर्मल इमेजिंग सिस्टम का मूल है।सबसे आम ताप-संवेदनशील सामग्री में वानाडियम ऑक्साइड (वोक्स) और अकारीय सिलिकॉन (ए-सी) शामिल हैंवर्तमान बाजार में वैनेडियम ऑक्साइड सामग्री मुख्यधारा का विकल्प है; इसमें उच्च तापमान प्रतिरोध गुणांक और उच्च थर्मल संवेदनशीलता है।

2अवरक्त फोकल प्लेन सरणी का कार्य सिद्धांत

प्रकाश संवेदनशील तत्वों की एक सरणी फोकल प्लेन सरणी डिटेक्टर पर व्यवस्थित है।अनंत से उत्सर्जित अवरक्त किरणों को ऑप्टिकल प्रणाली के माध्यम से फोकल प्लेन सरणी के इन प्रकाश संवेदनशील तत्वों पर चित्रित किया जाता हैडिटेक्टर प्रकाश संकेत को विद्युत संकेत में परिवर्तित करता है और एकीकृत प्रवर्धन, नमूनाकरण, आउटपुट बफर और मल्टीप्लेक्सिंग प्रणाली करता है।और अंत में एक छवि बनाने के लिए निगरानी प्रणाली के लिए भेजा जाता है.
